- 作業性の向上
直線スリーブ・C型スリーブを使用して容易に接続できます。 - 作業時間の短縮
幹線被覆の剥ぎ取りが不要で作業時間を短縮できます。 - 省スペース化
幹線まわりの縁線を削減でき、省スペース化が図れます。
配電用分岐電線Enclosed electric wire fuse
幹線から複数の引込線を分岐するために使用します。
作業性の向上による作業時間の短縮
引込分岐電線は引込数に応じた引込線の接続が可能で、引込線の新設や張替の際の作業時間を短縮できます。

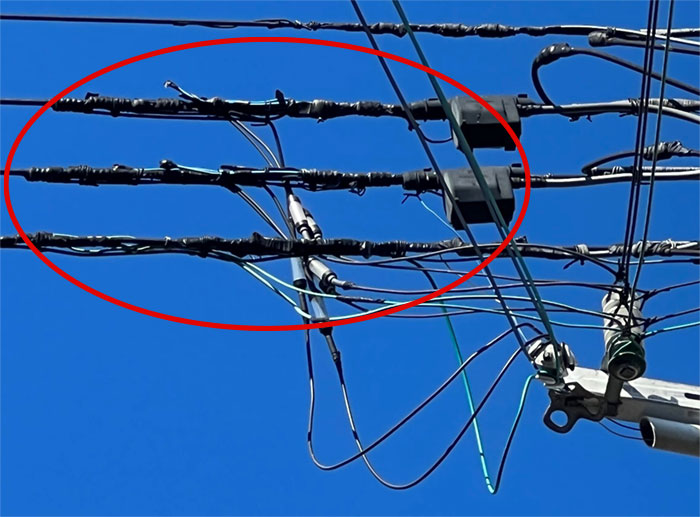

接続材料（C型コネクタ）を用いた
引込線の分岐

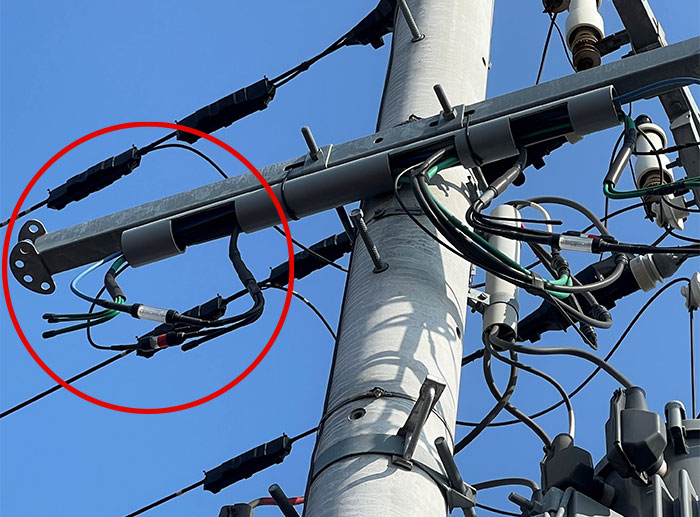

分岐線を使用した
引込線の分岐
分岐線側へ共用線の採用
関西電力（株）様向けの仕様においては分岐側に3.2mmと4.0mmの共用線を採用しており、どちらの電線ヒューズにも接続できる特長があります。
4.0mmを使用する場合は、3.2mmとの境目をカットし接続します。

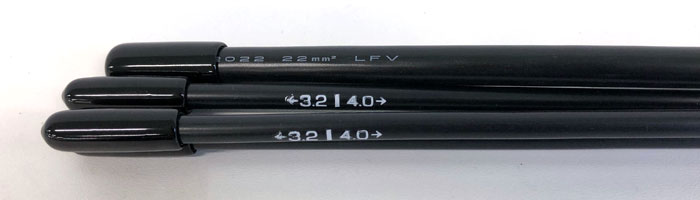

分岐線側拡大写真

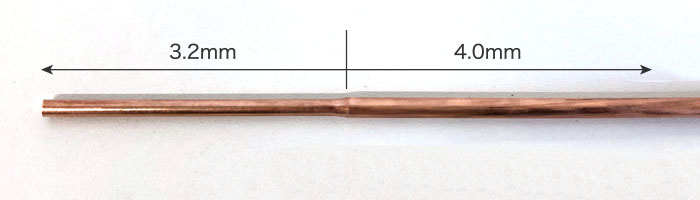

被覆を取った状態
分岐線ラインアップ
四国電力送配電
| 種類 | 幹線側 | 分岐線の本数 | 被覆の色 | |
|---|---|---|---|---|
| 3.2mm | 14mm² | |||
| 傘型分岐線38型 | 38mm² | 6本 | 1本 | 黒 |
| 傘型分岐線14型 | 14mm² | 3本 | - | 黒 |
関西電力送配電
| 種類 | 幹線側 | 分岐線の本数 | 被覆の色 | |
|---|---|---|---|---|
| 3.2mm・4.0mm | IV22mm² | |||
| S60-1 | 60mm² | 4 | - | 黒 |
| 緑 | ||||
| S60-2 | 60mm² | 3 | 1 | 黒 |
| 緑 | ||||
| S60-3 | 60mm² | 2 | 2 | 黒 |
| 緑 | ||||
電流容量・規格に基づいて、設計します。気軽にご相談ください。
お問い合わせはこちら

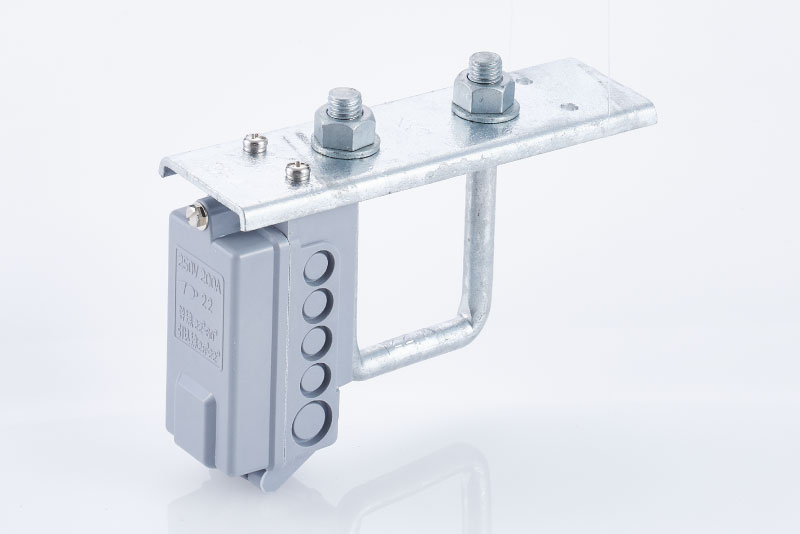

引込用分岐端子箱
