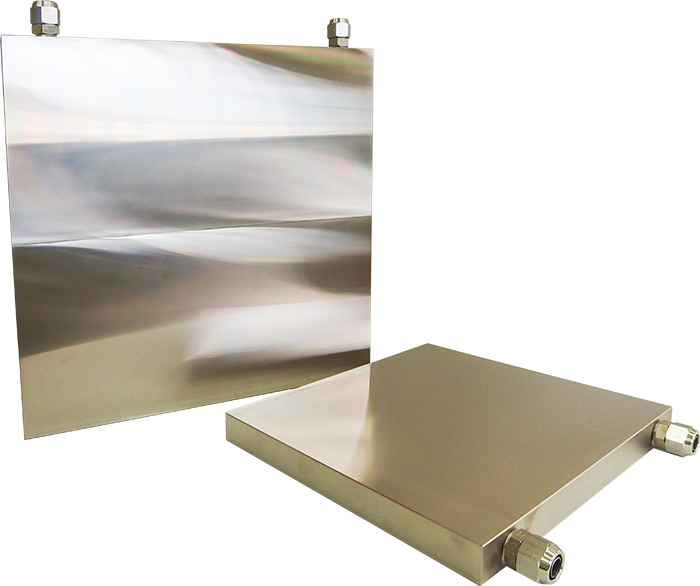

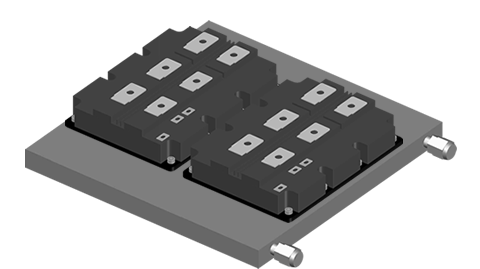

ユニバーサルヒートシンクはそんなお悩みに最適です

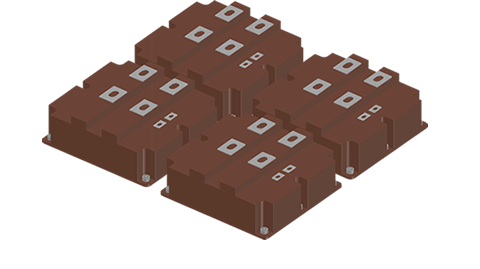

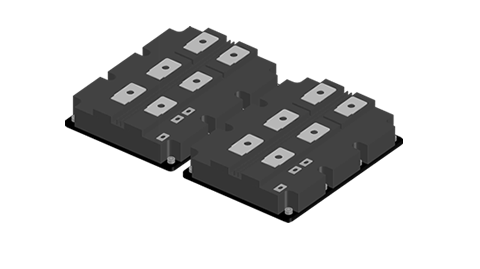

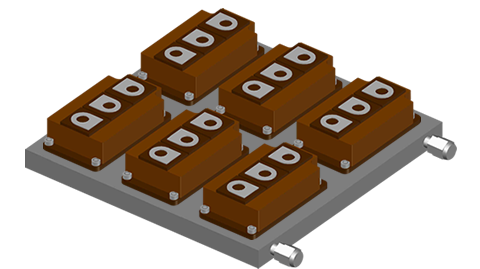

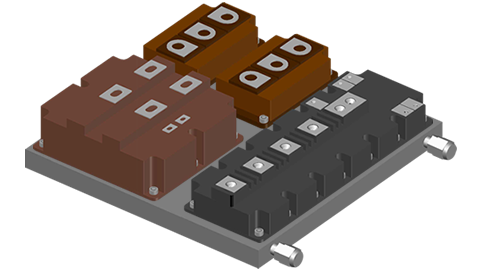

標準品でありながら

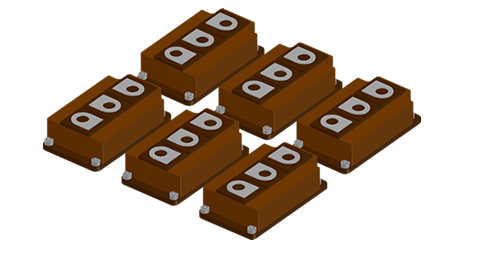

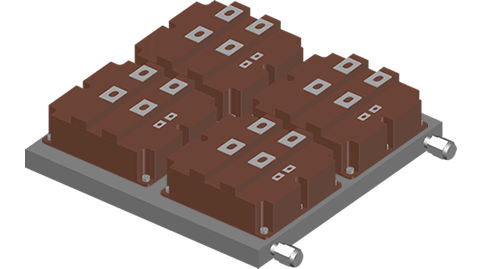

複数の熱源を自由に取り付けられます。

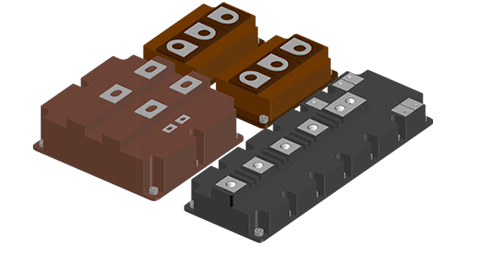

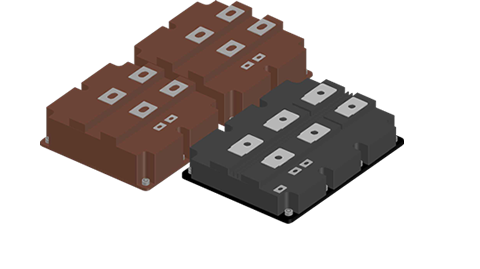

熱源の大きさ、形状は選びません。※
※標準品のサイズ内に限ります。

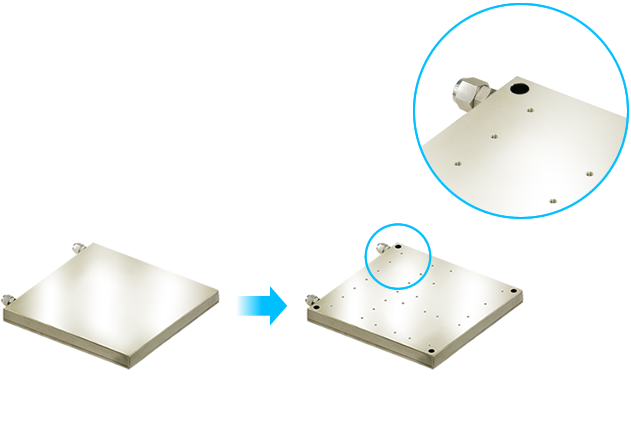

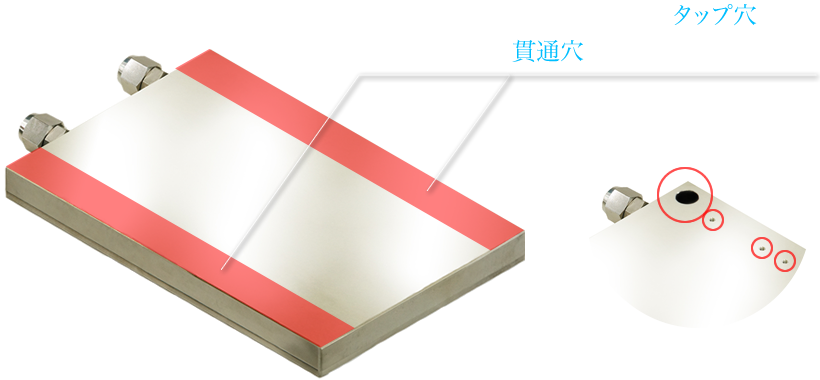

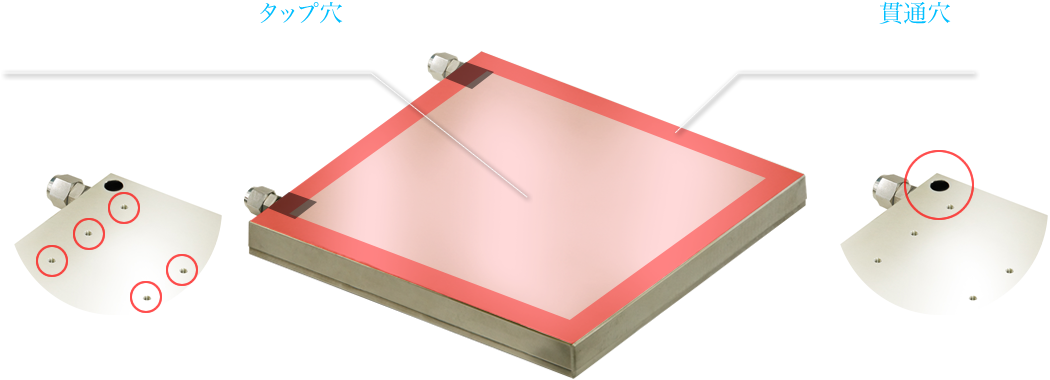

取付用穴のないヒートシンクに
ご要望にあわせ、取付穴を加工して、
お届けします。

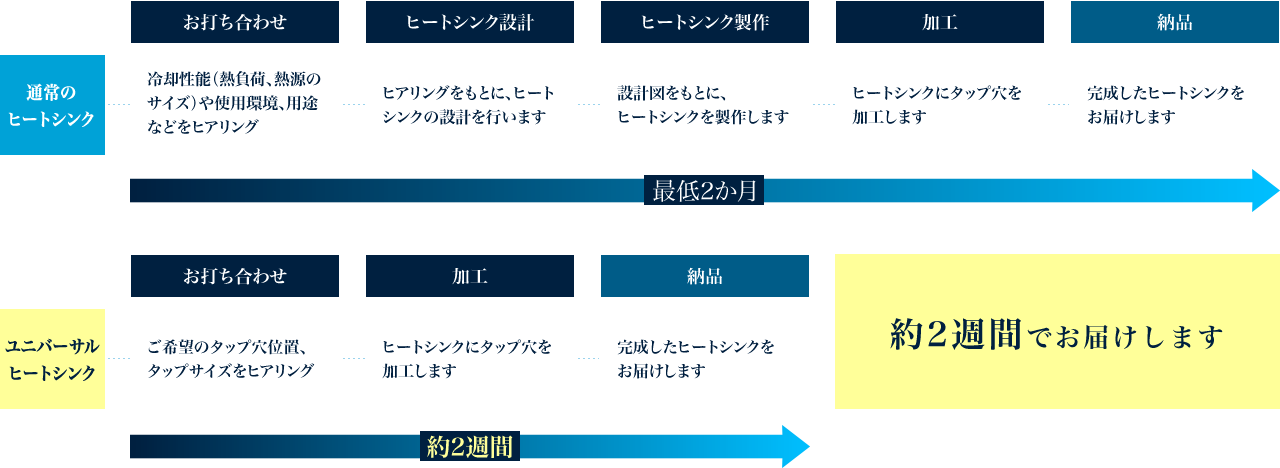

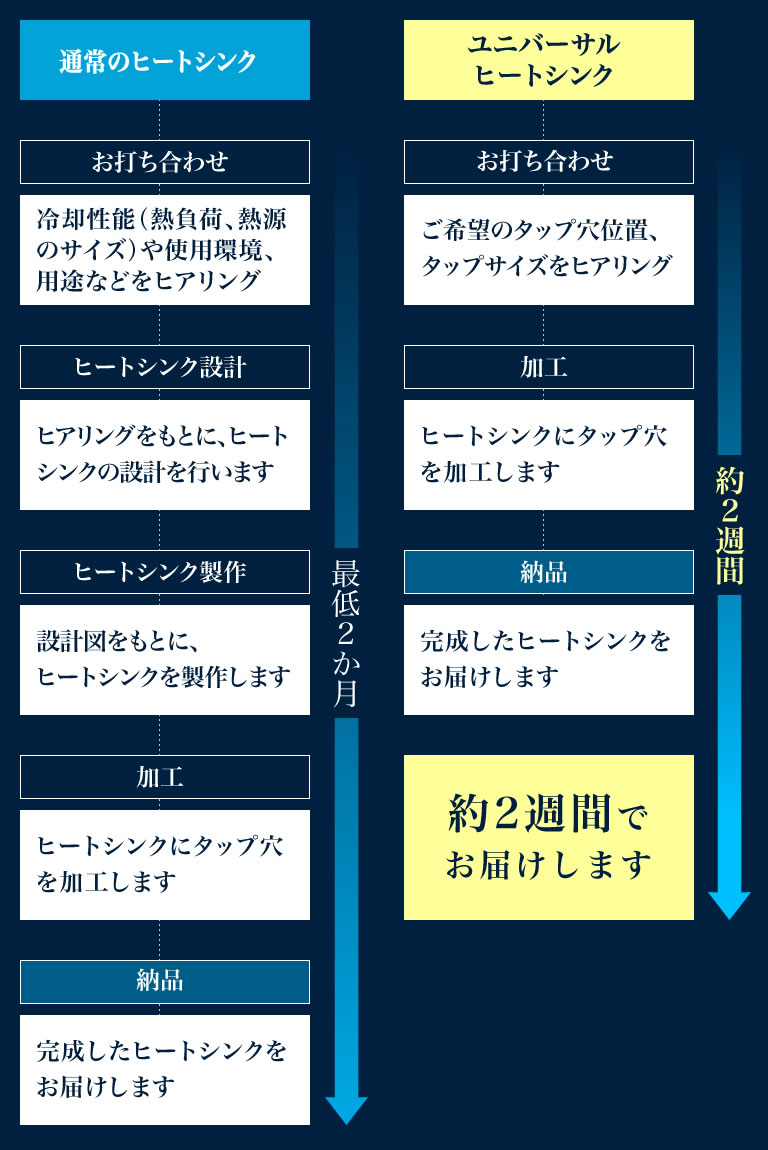

規格品のヒートシンクへ取付穴を加工するため、
ヒートシンク本体を設計する工程が省略され、
お打ち合わせからお届けまでの期間が短縮。

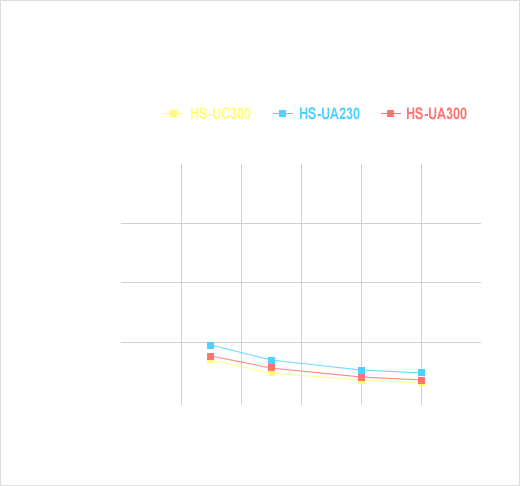

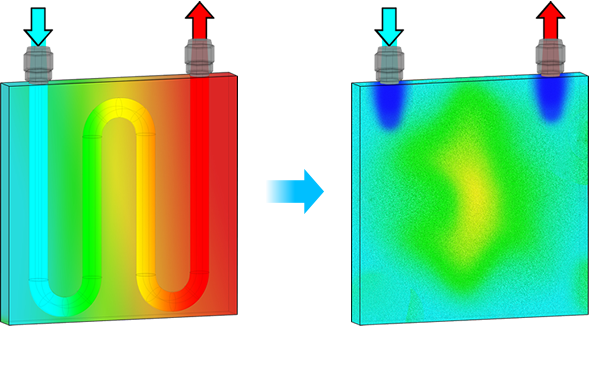

流路設計により、冷却面を
均一冷却することを実現します。
材質 | 型番 | サイズ | タップサイズ(mm) | 貫通穴サイズ(mm) | 図面 | |
---|---|---|---|---|---|---|
ユニバーサル | 銅 | HS-UC230 | 230×230×22 | M6まで | φ9まで | |
HS-UC300 | 300×300×22 | M6まで | φ12まで | |||
アルミ | HS-UA230 | 230×230×22 | M6まで | φ9まで | ||
HS-UA300 | 300×300×22 | M6まで | φ12まで | |||
セミユニバーサル | 銅 | HS-SC80-170 | 80×170×19 | M6まで | φ9まで | |
HS-SC150-170 | 150×170×19 | M10まで | φ12まで | |||
HS-SC150-230 | 150×230×19 | M10まで | φ12まで | |||
HS-SC140-300 | 140×300×19 | M10まで | φ12まで | |||
アルミ | HS-SA80-170 | 80×170×19 | M6まで | φ9まで | ||
HS-SA150-170 | 150×170×19 | M10まで | φ12まで |
