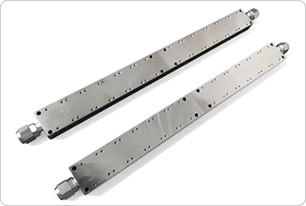

均一照射を可能にした均一冷却での流路設計

カワソーテクセルの水冷ヒートシンクの特長

今よりもっと発光出力を上げたい！

U字流路の水冷ヒートシンクより、「よく冷える水冷ヒートシンク」をご提案します。
LEDの高出力化の冷却パートナーとして、最適なヒートシンクを設計・製作します。

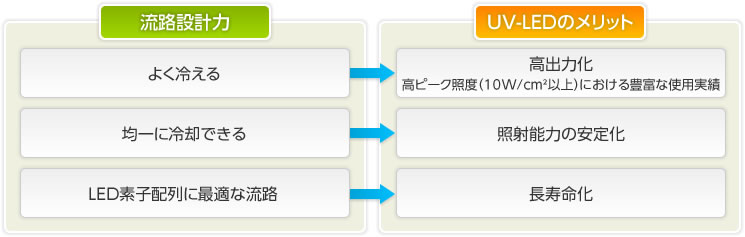

• ヒートシンクの流路設計にこだわることで、「高い冷却性能」・「均一冷却」を実現
• 「高い冷却性能」はLED高出力化(発光ピーク強度)をサポート
• 「均一冷却」はLED均一照射・長寿命化をサポート

豊富な実績から、使用環境に合わせた材質（銅・アルミ・SUS）や冷媒をご提案します。

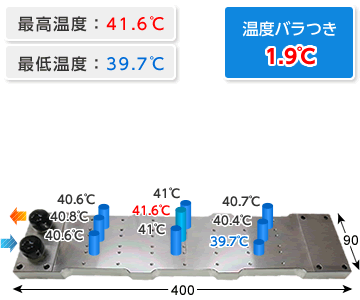

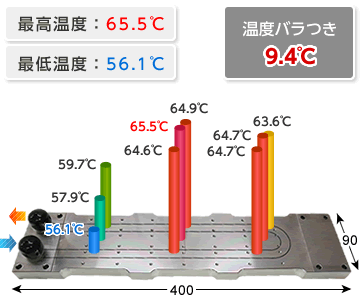

均一冷却流路と一般流路での温度分布の比較

熱電対を埋め込んだヒートシンクの上にヒーターを載せて温度を測定しました。

※材質：C1020（無酸素銅）、表面をNiめっき処理しています。
※流路幅12mm×深さ10mmの設計です。

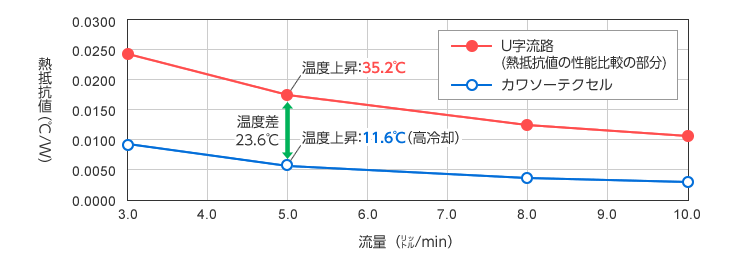

熱抵抗値の性能比較

カワソーテクセルはヒートシンク表面の均一冷却を大切にしています。
流路設計によって温度バラつきを抑えた設計をしています。

熱負荷と熱源のサイズをお聞かせいただけますと、冷却性能の高い最適な流路形状のヒートシンクを設計・提案します。

カスタム形状・表面処理・材質のこだわり

複数のLEDチップを均一冷却する流路設計

LED取付穴の加工に対応した、均一冷却での流路設計にてご提案致します。

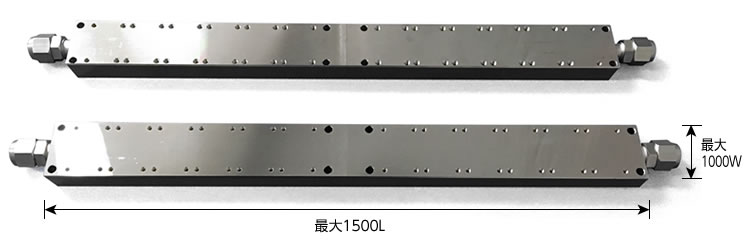

最大サイズ1500L×1000Wまで、制作可能です。

焼付け塗装・電着塗装についてもお任せ下さい

銅・アルミ・SUSでの設計・製作をご提案

放熱性に優れる銅、軽量化やコスト面に優れるアルミ、耐食性に優れるステンレスなど、用途や使用環境に合わせた材質で最適なヒートシンクを設計・製作します。使用環境や温度によって、最適な冷媒をご提案します。

冷媒について

材質の特性

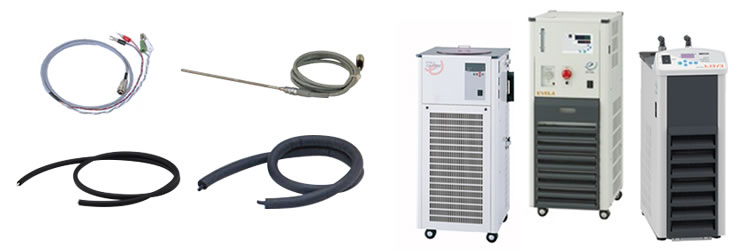

※ヒートシンク周辺、例えばチラーや配管、テフロンチューブ、グリス、
　熱伝導シートなどについてもお気軽にお問合せ下さい。

水冷を初めてご使用のお客様へ

冷却装置システム提案

初めての水冷ヒートシンクご使用にあたっても、弊社でシュミレーションを行い、最適なヒートシンクを提案致します。
また、チラーやチューブ等の関連資材についてのご相談も承ります。

ヒートシンクへのこだわり

水冷ヒートシンクの性能は、材質とポンプの能力が同一であっても、流路によって、また熱源との接触面の精度によって大きく異なります。

口金部（配管接続部）の水漏れ防止へのこだわり

用途や使用環境に最適な特注ヒートシンク

冷却対象の熱量やサイズに応じて最適な水冷ヒートシンクを製作します。

水冷ヒートシンクのこだわりを「水冷ヒートシンクのトップページ」で紹介しています。
