標準仕様水冷ヒートシンク

new!

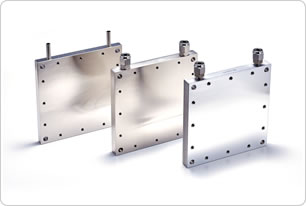

標準仕様ヒートシンク

標準仕様水冷ヒートシンクは即納です

冷却対象の熱量やサイズはお客さま個々に異なることから、当社では、お客さまのご要望に応じた水冷ヒートシンクをつくることを基本としています。一方で、直ぐに欲しい、とりあえず欲しいというお客さま向けに、標準品もご用意しています。

特長


ヒートシンクへのこだわり

水冷ヒートシンクの性能は、材質とポンプの能力が同一であっても、流路によって、また熱源との接触面の精度によって大きく異なります。

均一冷却にこだわる!

表面温度のバラツキが少ない
流路設計

流路設計

面精度にこだわる!

熱源との隙間をなくすため平面度と平行度は0.02mm以下

ヒートシンク

ろう付性にこだわる!

ろう付により本体(水路側)とフタの全面を隙間なく接合

当社はろう付の専門メーカーでもあります!



銅製標準水冷ヒートシンク

標準タイプ
サイズ(mm) 適用チューブ
(mm) ※
[外径×内径]
型番 重量 図面
表示
60×60×19 12×10 HS-C60 0.5kg PDF
100×100×19 12×10 HS-C100 1.5kg PDF
80×170×19 12×10 HS-C80-170 2.0kg PDF
120×120×19 12×10 HS-C120 2.1kg PDF
120×210×19 12×10 HS-C120-210 3.7kg PDF
150×170×19 12×10 HS-C150-170 3.7kg PDF
170×170×19 12×10 HS-C170 4.3kg PDF

※オプションでタップ穴の追加工もできます。
お気軽にお問合せください。

170×170×12.5 8×6 HS-C170P 3.2kg PDF
80×170×19 12×10 HS-SC80-170 2.0kg PDF
150×170×19 12×10 HS-SC150-170 3.7kg PDF
150×230×19 12×10 HS-SC150-230 5.0kg PDF
140×300×19 12×10 HS-SC140-300 5.7kg PDF
230×230×22 12×10 HS-UC230 9.3kg PDF
300×300×22 12×10 HS-UC300 16.0kg PDF

※テフロンチューブ推奨

IGBT用標準水冷ヒートシンク
サイズ(mm) 取付穴間隔 適用チューブ(mm)
[外径×内径]
型番 図面表示
80×170×19 48×93 12×10 HS-C80-170-P48-93-M6 PDF
80×170×19 48×112 12×10 HS-C80-170-P48-112-M6 PDF
80×170×19 50×110 12×10 HS-C80-170-P50-110-M6 PDF
80×170×19 57×124 12×10 HS-C80-170-P57-124-M6 PDF
80×170×19 62×93 12×10 HS-C80-170-P62-93-M6 PDF
150×170×19 110×110 12×10 HS-C150-170-P110-110-M6 PDF
150×170×19 78×110 12×10 HS-C150-170-P78-110-M6 PDF
150×170×19 (57+57)×124 12×10 HS-C150-170-P57×2-124-M6 PDF
230×230×22 ご希望の位置にタップを
加工したうえでお届けします
12×10 HS-UC230 PDF
300×300×22 12×10 HS-UC300 PDF
.



.


アルミ製標準水冷ヒートシンク

標準タイプ
サイズ(mm) 適用チューブ
(mm) ※
[外径×内径]
型番 重量 図面
表示
100×100×19 12×10 HS-A100 0.5kg PDF
80×170×19 12×10 HS-A80-170 0.6kg PDF
120×120×19 12×10 HS-A120 0.6kg PDF
150×170×19 12×10 HS-A150-170 1.1kg PDF
170×170×19 12×10 HS-A170 1.3kg PDF

※オプションでタップ穴の追加工もできます。
お気軽にお問合せください。

80×170×19 12×10 HS-SA80-170 0.6kg PDF
150×170×19 12×10 HS-SA150-170 1.1kg PDF
230×230×22 12×10 HS-UA230 2.8kg PDF
300×300×22 12×10 HS-UA300 4.9kg PDF

※テフロンチューブ推奨

IGBT用標準水冷ヒートシンク
サイズ(mm) 取付穴間隔 適用チューブ(mm)
[外径×内径]
型番 図面表示
80×170×19 48×93 12×10 HS-A80-170-P48-93-M6 PDF
80×170×19 48×112 12×10 HS-A80-170-P48-112-M6 PDF
80×170×19 50×110 12×10 HS-A80-170-P50-110-M6 PDF
80×170×19 57×124 12×10 HS-A80-170-P57-124-M6 PDF
80×170×19 62×93 12×10 HS-A80-170-P62-93-M6 PDF
150×170×19 110×110 12×10 HS-A150-170-P110-110-M6 PDF
150×170×19 78×110 12×10 HS-A150-170-P78-110-M6 PDF
150×170×19 (57+57)×124 12×10 HS-A150-170-P57×2-124-M6 PDF
230×230×22 ご希望の位置にタップを
加工したうえでお届けします
12×10 HS-UA230 PDF
300×300×22 12×10 HS-UA300 PDF
.



.


SUS製標準水冷ヒートシンク

サイズ(mm) パイプ(mm)
[外径×内径]
型番 重量 図面表示
170×170×14 8×6 HS-S170P 2.4kg PDF



.


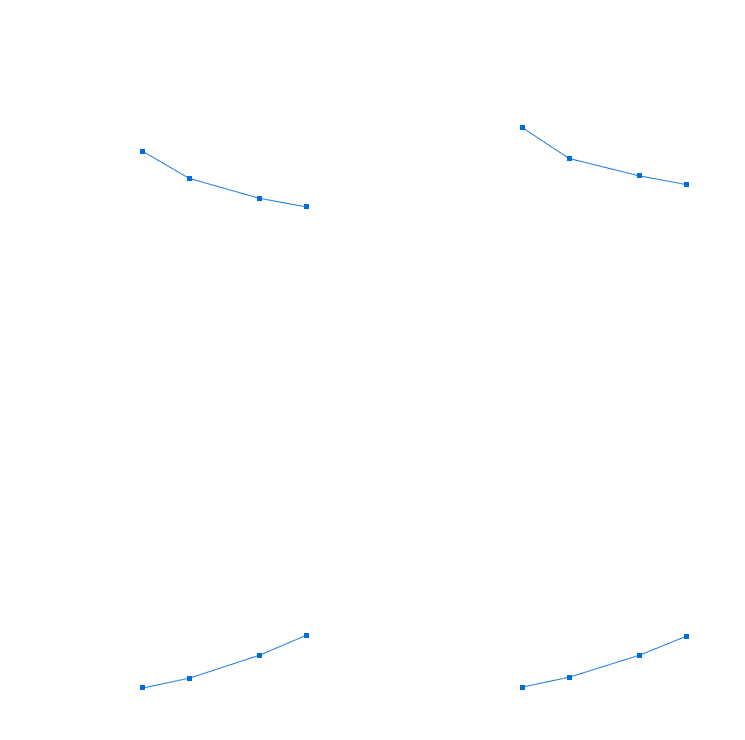

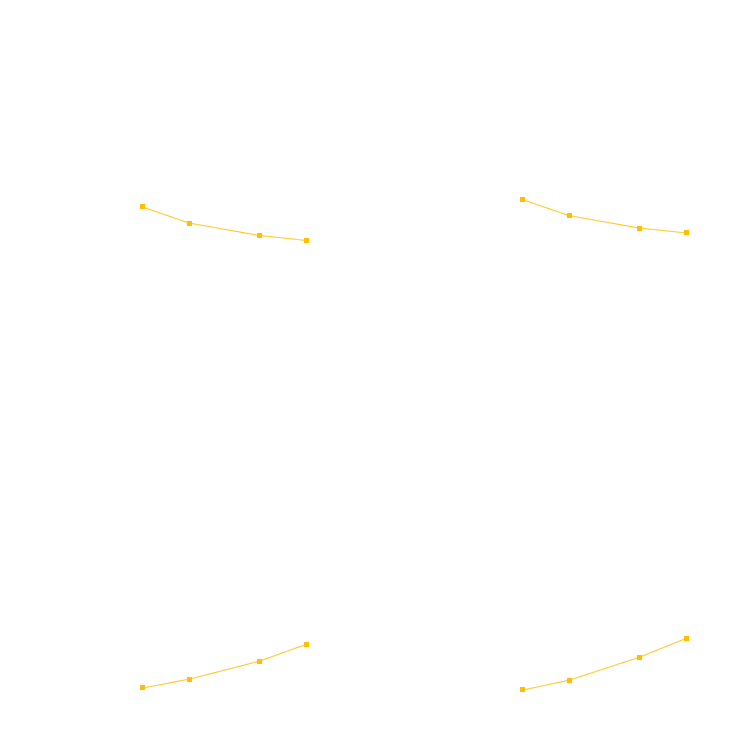

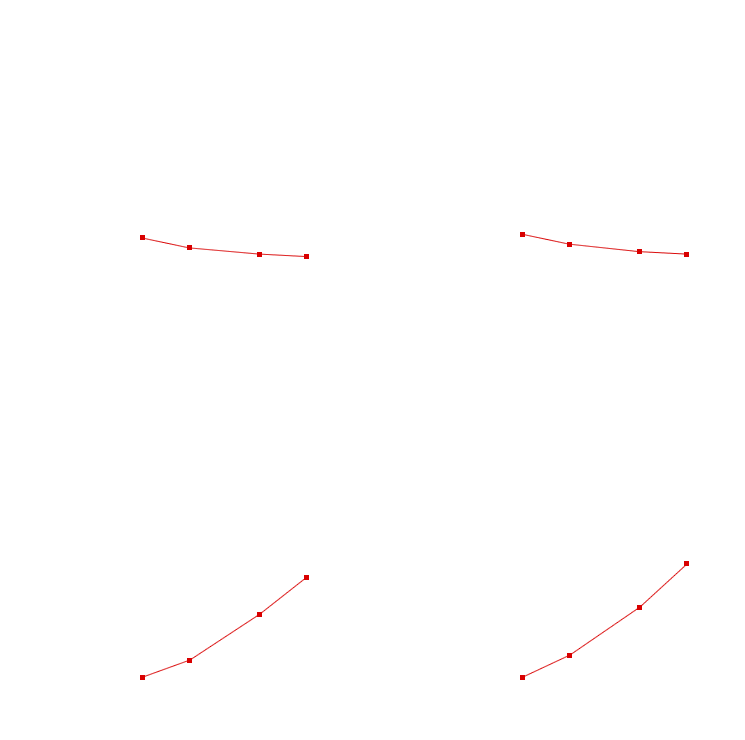

性能

  • 60×60
  • 100×100
  • 80×170
  • 120×120
  • 120×210
  • 150×170
  • 170×170
  • 150×230
  • 140×300
  • 230×230
  • 300×300

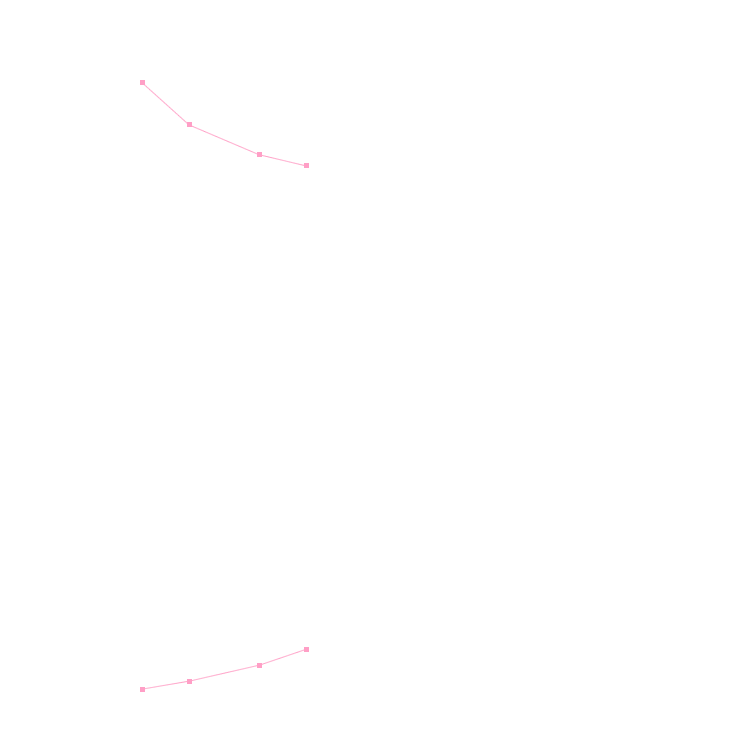

60

100

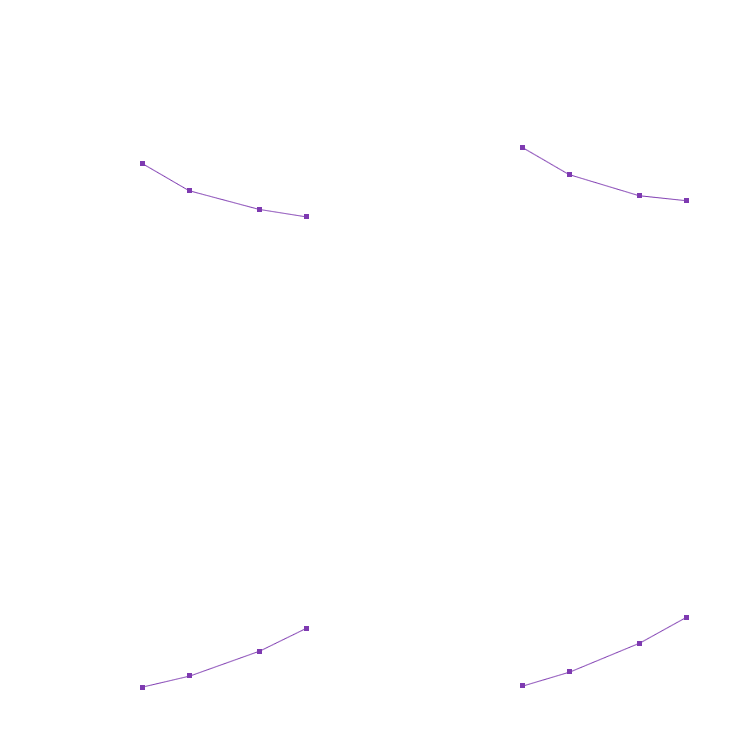

80-170

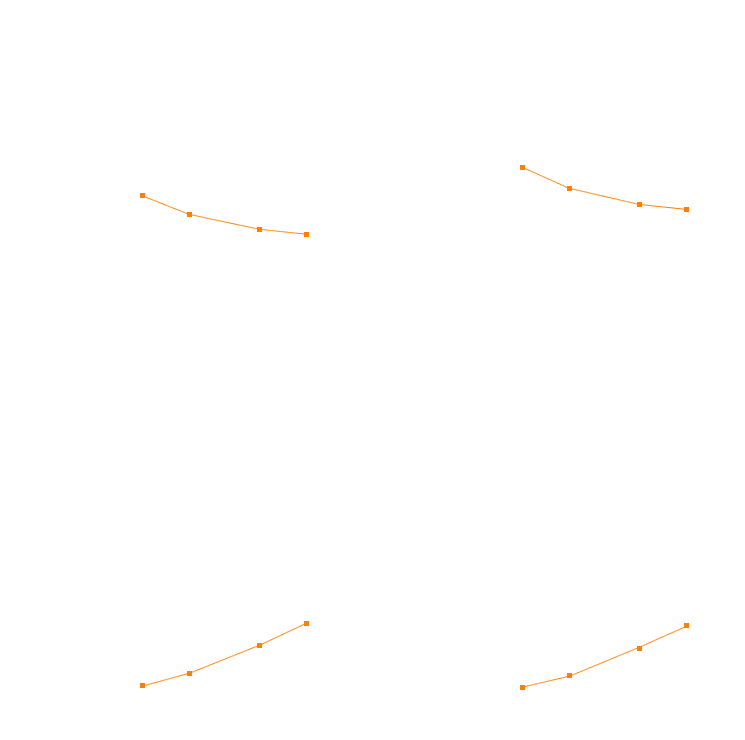

120

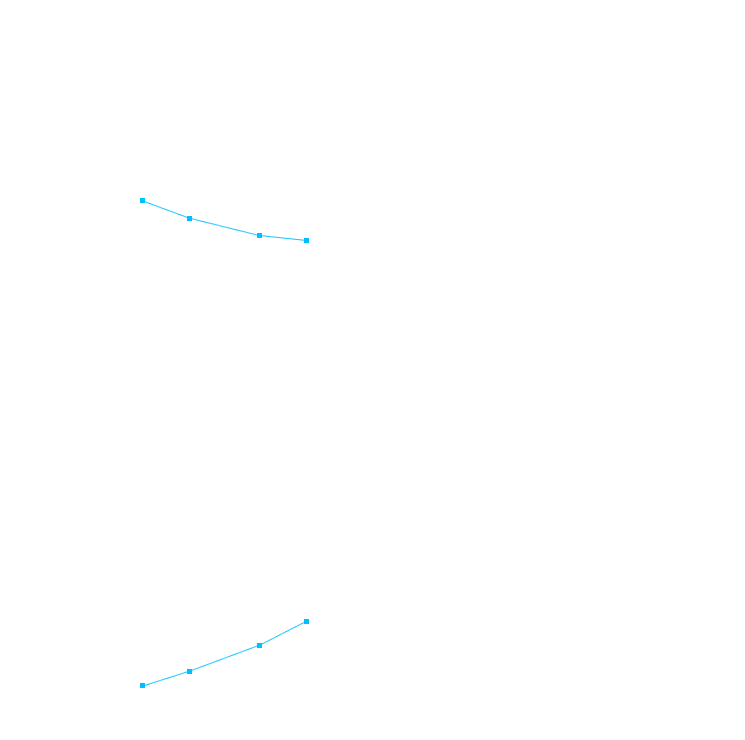

120-210

150-170

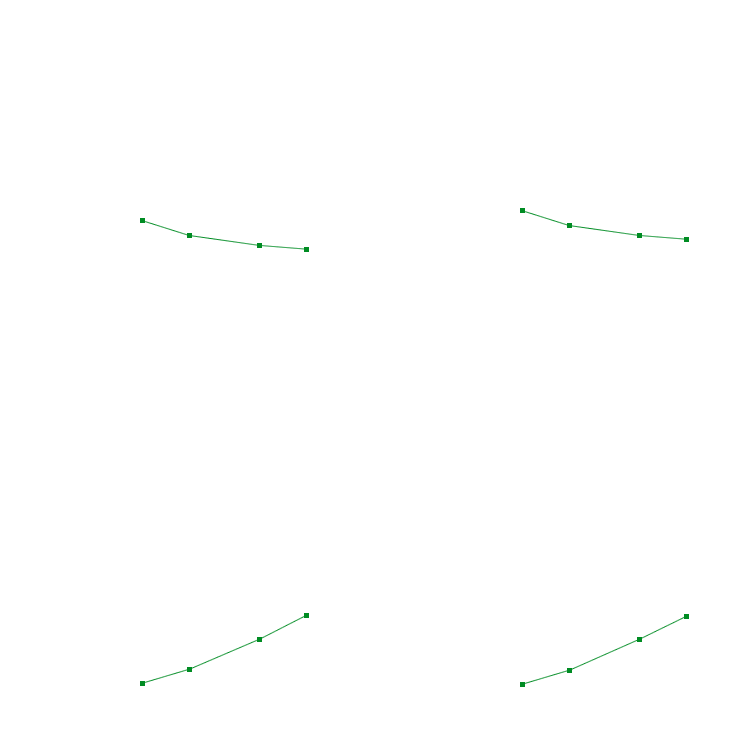

170

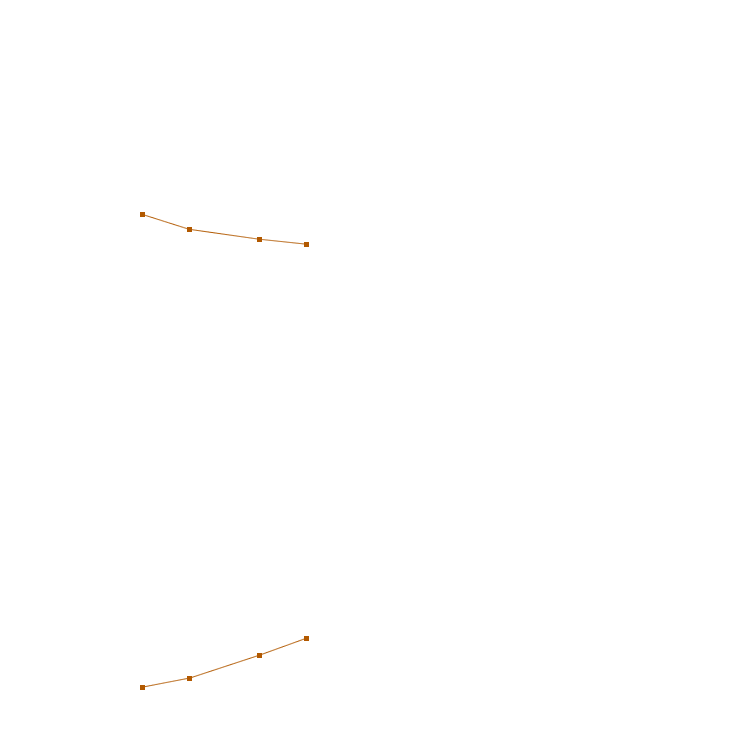

150-230

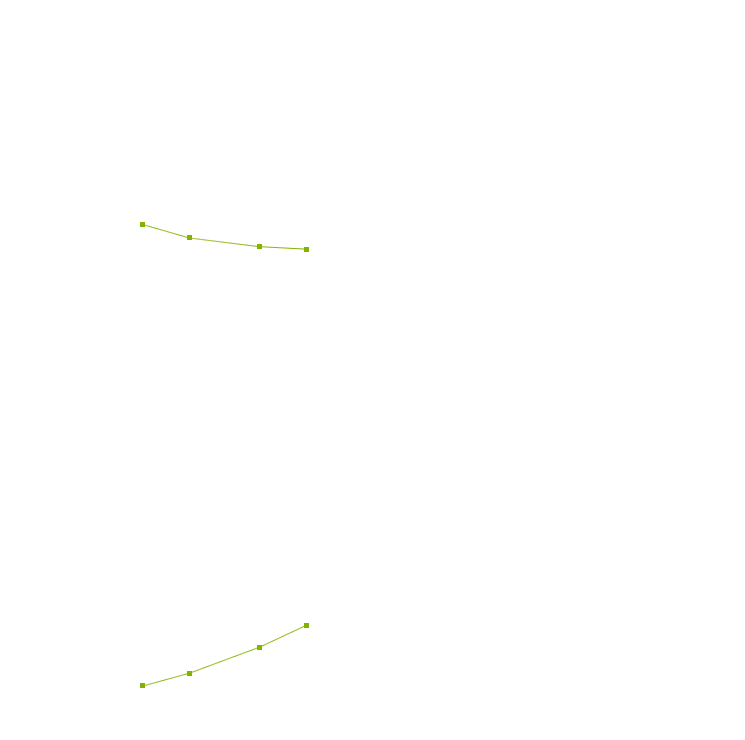

140-300

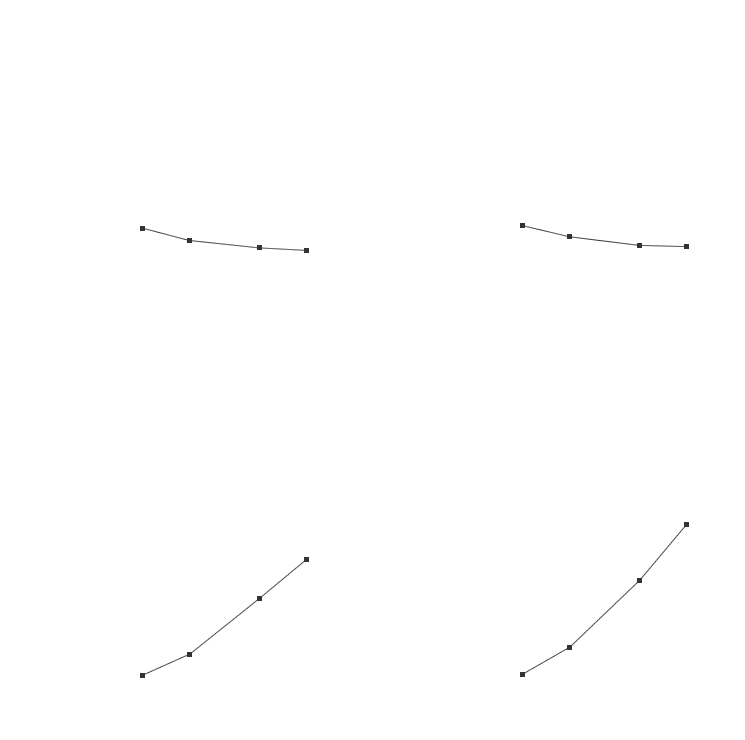

230

300



口金部(配管接続部)の水漏れ防止へのこだわり

ステンレス製の口金を採用

口金の材質はろう付の後でも軟化しにくいSUS製を使用しています。
そのため、増し締めしても変形しにくいので、水漏れの心配はありません。

信頼性の高いろう付による接合

口金と本体はろう付により接合しています。
シールテープやねじ込み式ではないので、緩まない構造となっています。

※付属品が不要で取り付けも簡単
チューブを取り付ける際、付属の袋ナットで簡単に取り付けることができます。(ホースバンド等は不要です。)

口金はステンレス製
あらゆる配管に対応可能

変換継手を使用することで、様々な配管と接続することが可能です。
詳しくはお問い合わせ下さい。

チューブ外径のサイズ変換例
チューブ外径
φ12 mm
*
mm → inch の場合 mm → mm の場合
φ1/4, φ5/16, φ3/8, φ1/2 φ6, φ8, φ10
変換継手
.

口金のチューブ取り付け方法はこちら
口金のチューブ取り付け方法


冷媒について

水冷ヒートシンクは、その材質によって使用できる冷媒が決まります。使用環境や温度によって、最適な冷媒をご提案します。

ヒートシンクの材質 推奨する冷媒
純水(※イオン交換ユニットで管理されたもの)
不凍液(防錆剤入り)
 エチレングリコール+純水
 プロピレングリコール+純水
アルミ 純水(※イオン交換ユニットで管理されたもの)
不凍液(防錆剤入り)
 エチレングリコール+純水
 プロピレングリコール+純水
.



用途や使用環境に最適な特注ヒートシンク

冷却対象の熱量やサイズに応じて最適な水冷ヒートシンクを製作します。

銅製水冷ヒートシンクこちら アルミ製水冷ヒートシンクこちら SUS製水冷ヒートシンクこちら
UV-LED冷却ヒートシンク 特殊ヒートシンクこちら 低圧損(大流路)タイプヒートシンクnew!
積層薄型ヒートシンクnew!


水冷ヒートシンクのこだわりを「水冷ヒートシンクのトップページ」で紹介しています。

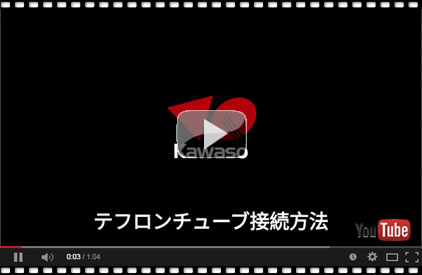

簡単!確実!標準ヒートシンクのチューブ取付方法はこちら
