カワソーテクセルは陶磁器製造を原点とするセラミックス・金属の気密接合専門メーカーです。
電気絶縁や耐摩耗などの用途により、セラミックに必要な特性を把握し、アルミナ含有量を選定します。（詳細は下のセラミックの特性表を参照してください。）

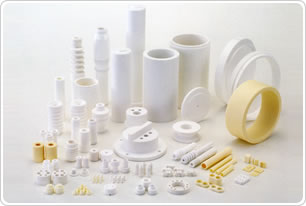

セラミック絶縁碍子
アルミナセラミックスには高い絶縁性能に加え、耐熱性と機械的強度があります。
直径10〜40mm×高さ5〜30mm程度の大きさで、1,500〜10,000個／ロットを得意としています。
また、研磨や施釉もお任せ下さい。
- 耐熱性を活用した用途に。

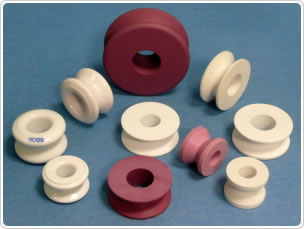

- 機械的強度を活用した用途に。

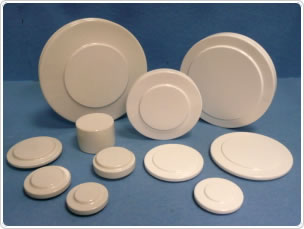

絶縁スペーサー
高い圧縮強度の性能を活かし、相間絶縁用スペーサーとして使用されます。真空中、大気環境で、幅広くスペーサーとしても活用されています。
- 材質として、Al2O392%、96%、アルミナ含有磁器の3種類があります。
- 圧縮特性を活かすために、平行度、平面度0.05の研磨で対応。
絶縁シンブル
ワイヤーの絶縁引留用として、アルミナセラミックスの高圧縮性能、絶縁特性を活かし使用されます。
セラミックの原料精製から加工（成形、焼成、研磨）、そして施釉までを一貫して行っています。メカニカルプレスと等方圧プレスを用意しています。
 スプレードライヤー |
 メカニカルプレス 高さ：5mm〜30mm ロット：1,500〜10,000個  等方圧プレス 高さ：30mm〜220mm ロット：1個〜数百個 |
 マシニングセンタNC旋盤 |
 電気炉 |
研磨
用途に合わせ、円筒研磨や平面研磨を行います。
研磨例（平面研磨）
※ラッピングや鏡面加工もご相談ください。
釉薬
釉薬とは「ゆうやく」と読み、「うわぐすり（上薬）」とも言う「やきもの」の専門用語です。
釉薬を塗布して焼成することにより、汚れを付着しづらく、また除去しやすくなります。
施釉例
| 材 質 項 目 |
アルミナ (緻密質) |
ジルコニア (緻密質) |
ステアタイト (緻密質) |
シリマナイト (多孔質) |
||||
|---|---|---|---|---|---|---|---|---|
| Al2O3 | ZrO2 | MgO・SiO2 | Al2O3・SiO2 | |||||
| 99% | 96% | 92% | ||||||
| 記号 | A-990 | A-960 | A-920 | TZK-20 | SK-5S | SKP-10 | ||
| 物理機械特性 | かさ比重 [g/cm3] | 3.8 | 3.7 | 3.6 | 5.6 | 2.7 | 3.0 | |
| 吸水率 [%] | 0 | 0 | 0 | 0 | 0 | 16 | ||
| 圧縮強さ [N(kgf)/mm²] |
2,352 (240) |
2,156 (220) |
2,058 (210) |
- | 980 (100) |
- | ||
| 曲げ強さ [N(kgf)/mm²] |
328 (33) |
323 (33) |
313 (32) |
245 (25) |
147 (15) |
53 (5.5) |
||
| ヤング率×104 [N(kgf)/mm²] |
34 (3.5) |
29 (3.0) |
26 (2.7) |
20 (2.1) |
14 (1.5) |
- | ||
| 硬度 [HV] | 1,650 | 1,600 | 1,400 | 1250 | 700 | - | ||
| 熱特性 | 熱膨張係数 [RT〜800℃(×10-6/℃)] |
7.7 | 7.6 | 7.5 | 11 | 8 | - | |
| 熱伝導率 [cal/cm･sec・℃] |
0.06 | 0.05 | 0.04 | 0.005 | 0.006 | 0.004 | ||
| 電気特性 | 体積固有抵抗 [Ω･cm] |
20℃ | >1014 | >1014 | >1014 | >1012 | >1014 | - |
| 500℃ | 1011 | 1010 | 109 | 104 | 109 | - | ||
| 絶縁耐力 [kV/mm] | 10 | 10 | 10 | 10 | 10 | - | ||
| 誘電率 [1MHz] | 10 | 9.6 | 8.7 | 17 | 6.3 | - | ||
| 誘電正接 [(1MHz)(×10-4)] |
2 | 3 | 5 | - | 3 | - | ||
| 主な特徴・用途 | ・耐熱性大 ・高強度 ・耐熱部品 ・耐食部品 |
・耐摩耗性大 ・各種機械部品 |
・メタライズ性良好 ・各種電気機械部品 |
・イオン電導性 ・酸素センサ |
・絶縁性良好 ・各種電機部品 |
・耐熱衝撃性大 ・各種耐熱部品 |
||
カワソーテクセルの気密接合製品を漫画で分かりやすく紹介しています。
【制作】（公財）くれ産業振興センター
