開発秘話 密閉型電線ヒューズ

業界の常識が変わる前に。

他社に先んじて“鉛レス”への挑戦

1990年代、欧米で環境や健康への影響の観点から、鉛はんだを規制する動きが活発になってきている状況を察知し、1997年、他社に先駆け※電線ヒューズの「鉛レス化(鉛フリー化)」への取り組みを開始。
当時、多くの電線ヒューズには、動作部(溶断部)の接続に鉛を含む低溶融合金(はんだ)が使用されているのが一般的でしたが、「環境負荷を減らし、未来に誇れる製品をつくる」という強いパイオニア精神のもと、困難ではあるが挑戦することを決断しました。

※2006年に有害物質を規制する欧州の環境規制(RoHS指令)が施行されたのを契機とし、ヒューズの鉛フリー化が世界的な標準になっていきました。

「継ぎ目ゼロ」が、
停電リスクをゼロにする。

銅一体型エレメントの開発

鉛レス化を進めるにあたり「はんだの成分を別の金属に変える」といった単純な変更ではなく、目指したのは“接続部”そのものをなくした“銅一体型構造”の実現でした。
銅一体型エレメントは、ヒートサイクルによる劣化の影響を受けにくく、1999年の開発後、関西電力送配電様をはじめ、その後各電力会社様で使用されていますが、エレメントの劣化による停電事故の報告はありません。

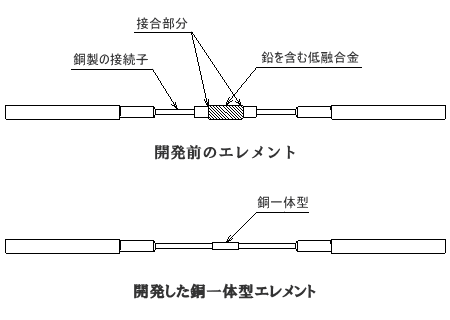

従来のエレメント銅に合金を“はんだ付け”(接合)

膨張・収縮(ヒートサイクル)により
接合部へ負荷がかかる

銅一体型エレメント接合箇所なし

エレメント本体に接合箇所がないため、
膨張・収縮(ヒートサイクル)に強い構造

北から南まで。
選ばれ続ける理由があります。

銅一体型構造により
“意図しない停電”を未然に防ぐ

当社の密閉型電線ヒューズは、従来の密閉ケッチやつめ付きヒューズが抱えていた「経年劣化による不点事故の可能性」を根本的に解決しています。
また、透明ケースの採用により異常発生時の視認性にも優れており、メンテナンス性、長期信頼性から6電力会社様(北海道/東京/関西/中国/四国/沖縄)で認定をいただいております。
