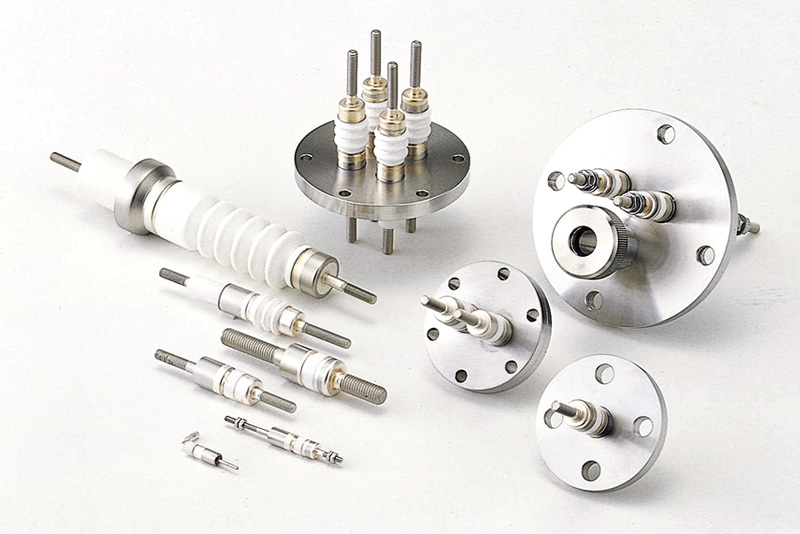

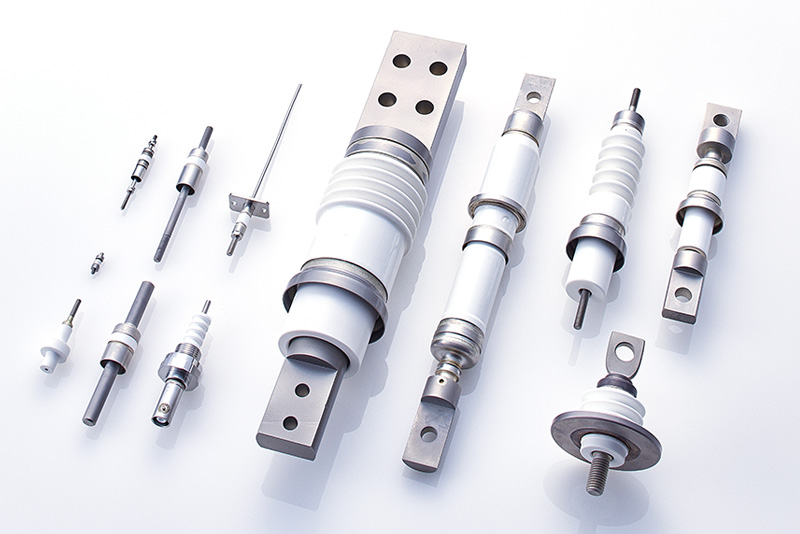

電流導入端子

特性

ハーメチックシール構造

絶縁抵抗(MΩ):1,000以上(atDC1,000V)、気密特性:1×10-10Pa・m³/sec

ICF,JIS,その他特殊フランジにも取り付けが可能です。

真空側用無酸素銅製ナットと座金を用意しています。お気軽にお問い合わせください。

標準仕様端子ラインナップ

標準仕様端子すぐにほしいという方へ、標準仕様端子をラインナップしております。
真空チャンバーやガス容器などへの電源導入、および計測・制御信号の取り出し用に最適。
高い気密性を保ち、絶縁性に優れたハーメチックシール構造の電流導入端子です。

耐電圧
Volts
電流値
Amps
電極 Conductor 型番
Catalog number
図面表示
Drawing
サイズ
Size
材質
Material
1kV 3A φ1.6 Fe-Ni-Co PF-K1.6-1kV-3A PDF
20A C1020 PF-C1.6-1kV-20A PDF
5A ※1 M3 SUS304 PF-SM3-1KV-5A ※1 PDF
10A Fe-Ni-Co PF-KM3-1KV-10A PDF
3kV 10A M6 SUS304 PF-SM6-3KV-10A PDF
PF-SM6-3KV-10A-L(ロングタイプ) PDF
30A M10 PF-SM10-3KV-30A PDF
100A M6 C1020 PF-CM6-3KV-100A PDF
PF-CM6-3KV-100A-L(ロングタイプ) PDF
200A M10 PF-CM10-3KV-200A PDF
5kV 8A M5 SUS304 PF-SM5-5KV-8A PDF
70A C1020 PF-CM5-5KV-70A PDF
12kV 10A M6 SUS304 PF-SM6-12KV-10A PDF
100A C1020 PF-CM6-12KV-100A PDF
30kV 10A ※1 M6 SUS304 PF-SM6-30KV-10A ※1 PDF
100A ※1 C1020 PF-CM6-30KV-100A ※1 PDF

詳しくはこちらへ※納期は即納です。
※1:1kV-5A、30kVは受注生産品となります。納期はお問い合わせください。

カスタマイズはこちら各数ラインナップを取り揃えておりますが、上記以外にもご使用環境に応じたカスタムオーダー品もお任せください。



フランジ付電流導入端子

標準仕様端子当社では標準電流導入端子にICFフランジを溶接した製品を標準品としてラインナップしております。

耐電圧
Volts
電流値
Amps
電極 Conductor フランジ
Flange
型番
Catalog number
図面表示
Drawing
サイズ
Size
材質
Material

Number
1kV 5A ※1 M3 SUS304 1 ICF34 PF-SM3-1KV-5A-I34-1 ※1 PDF
2 ICF70 PF-SM3-1KV-5A-I70-2 ※1 PDF
10A Fe-Ni-Co 1 ICF34 PF-KM3-1KV-10A-I34-1 PDF
2 ICF70 PF-KM3-1KV-10A-I70-2 PDF
3kV 10A M6 SUS304 1 ICF34 PF-SM6-3KV-10A-I34-1 PDF
2 ICF70 PF-SM6-3KV-10A-I70-2 PDF
M6(L) 1 ICF34 PF-SM6-3KV-10A-L-I34-1 PDF
2 ICF70 PF-SM6-3KV-10A-L-I70-2 PDF
30A M10 1 ICF70 PF-SM10-3KV-30A-I70-1 PDF
2 ICF114 PF-SM10-3KV-30A-I114-2 PDF
100A M6 C1020 1 ICF34 PF-CM6-3KV-100A-I34-1 PDF
2 ICF70 PF-CM6-3KV-100A-I70-2 PDF
M6(L) 1 ICF34 PF-CM6-3KV-100A-L-I34-1 PDF
2 ICF70 PF-CM6-3KV-100A-L-I70-2 PDF
200A M10 1 ICF70 PF-CM10-3KV-200A-I70-1 PDF
2 ICF114 PF-CM10-3KV-200A-I114-2 PDF
5kV 8A M5 SUS304 1 ICF34 PF-SM5-5KV-8A-I34-1 PDF
2 ICF70 PF-SM5-5KV-8A-I70-2 PDF
70A C1020 1 ICF34 PF-CM5-5KV-70A-I34-1 PDF
2 ICF70 PF-CM5-5KV-70A-I70-2 PDF
12kV 10A M6 SUS304 1 ICF34 PF-SM6-12KV-10A-I34-1 PDF
2 ICF70 PF-SM6-12KV-10A-I70-2 PDF
100A C1020 1 ICF34 PF-CM6-12KV-100A-I34-1 PDF
2 ICF70 PF-CM6-12KV-100A-I70-2 PDF
30kV 10A ※1 M6 SUS304 1 ICF70 PF-SM6-30KV-10A-I70-1 ※1 PDF
100A ※1 C1020 1 ICF70 PF-CM6-30KV-100A-I70-1 ※1 PDF

詳しくはこちらへ※納期は注文後2〜3週間となります。
※1:1kV-5A、30kV受注生産品となります。納期はお問い合わせください。

カスタマイズはこちら各数ラインナップを取り揃えておりますが、上記以外にもご使用環境に応じたカスタムオーダー品もお任せください。


ページトップへ

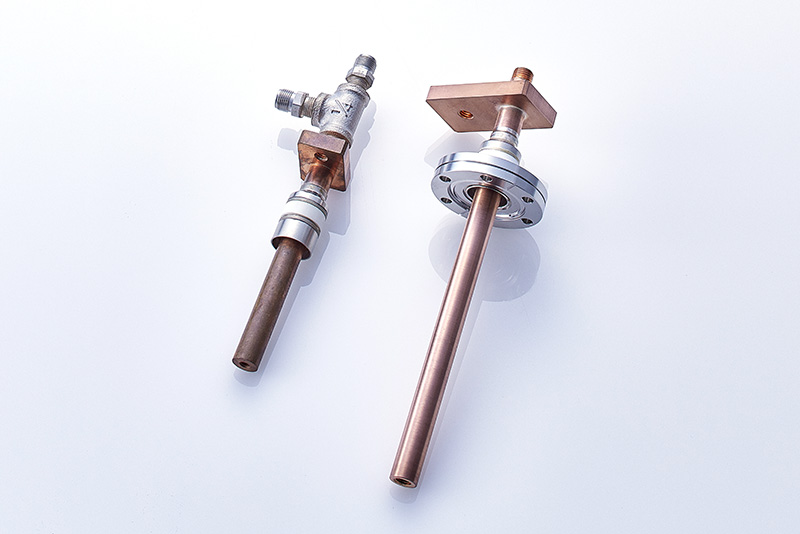

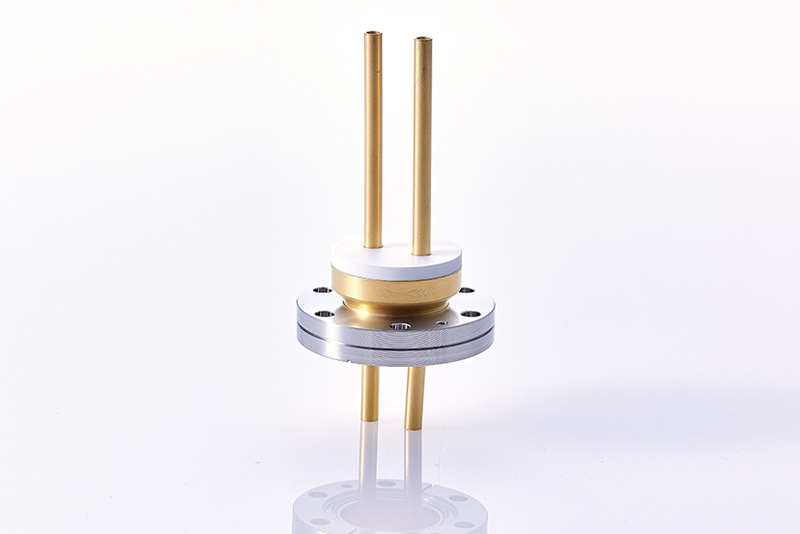

水冷式導入端子

中心導体水冷式にすることで、ヒーターからの熱影響を緩和でき、発熱を抑えることができます。

標準仕様品

耐電圧
Volts
許容電流 サイズ
Size (mm)
ΦD1 ΦD2 L1 L2
3kV 200A Φ16 Φ26 184※ 80※

*
上記の3つを基準とした標準仕様です。

電極の径は、変更不可ですがL1・L2の寸法は、ご要望に応じ変更可能です。
冷却継手部分は、市販用を適用します。(下記リストから選定下さい)

上記寸法以外のものも製作できます。

詳しくはこちらへ

ページトップへ

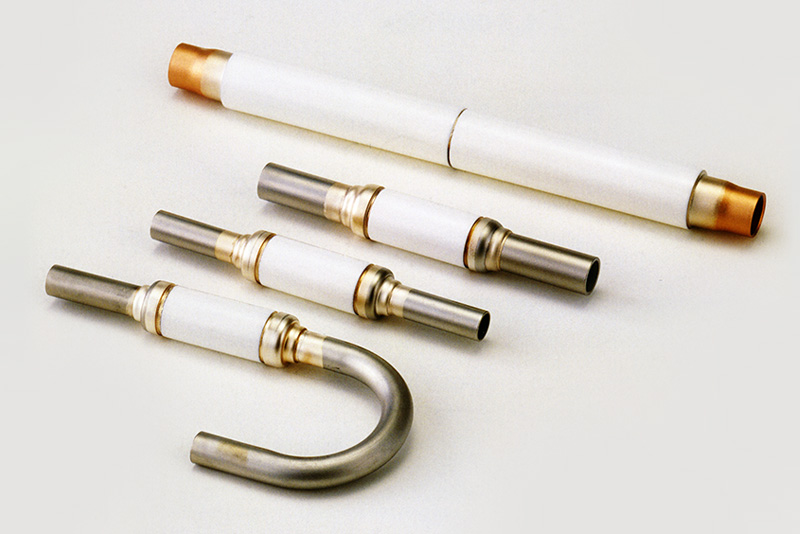

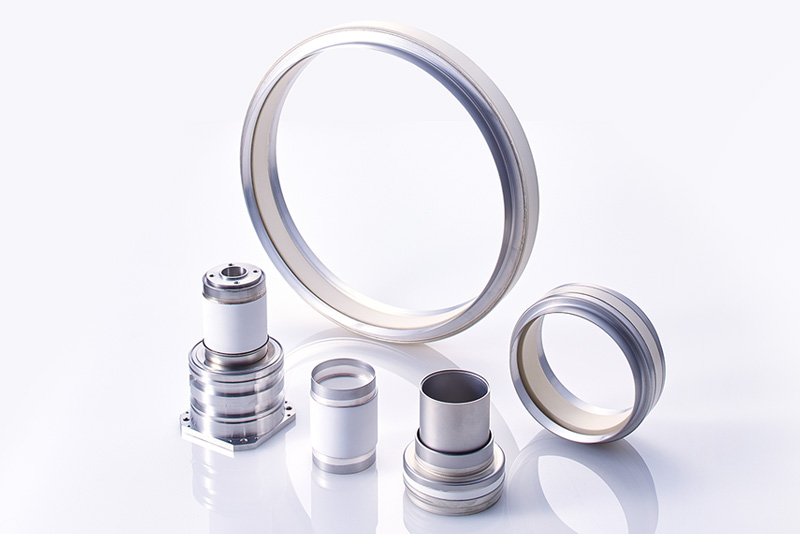

絶縁継手

絶縁継手は筒状のセラミックパイプの両端に筒状の金属を気密接合しています。真空装置の給排気部分での絶縁用途に最適です。

1,000 Volts / to 10 Amps
耐電圧
Volts
継手材質
Joint material
対応フランジサイズ
Flange size
型番
Catalog number
20kV KOVAR ICF70以上 VE-K20KV
30kV ICF114以上 VE-K30KV
40kV ICF152以上 VE-K40KV

真空フランジやベローズへの溶接もご相談ください。
ご使用される環境や取り付ける条件(制約)などをご連絡頂ければ、最適な絶縁継手のご提案をさせていただきます。

詳しくはこちらへ

ページトップへ


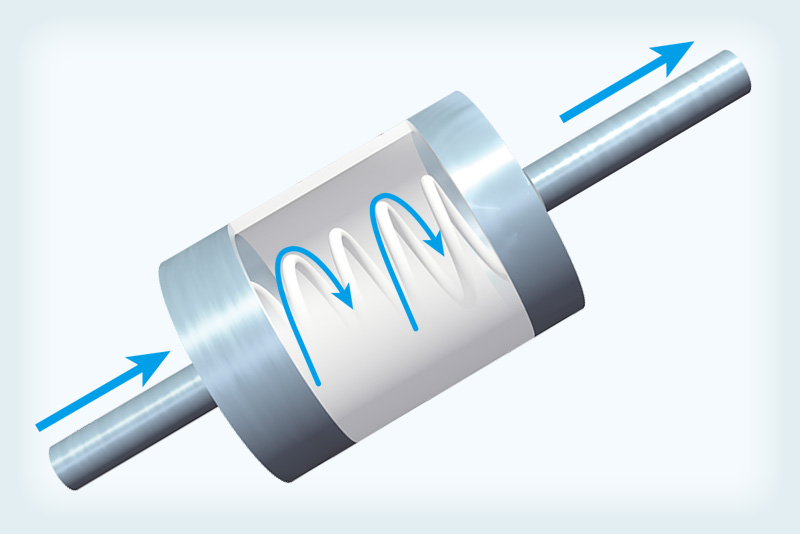

絶縁パイプ

耐熱性や耐食性が求められる環境下で使用される絶縁パイプです。

標準仕様品
冷媒
Refrigerant
継手材質
Joint material
耐電圧
Volts
サイズ Size (mm)
φD1 L1 L2
ガス SUS304 1.5kV 8.0 140 41
12.0
液体 SUS304 1.5kV 8.0 140 41
12.0

詳しくはこちらへパイプの材質は、銅・ステンレス・コバール・チタンに対応しています。
非磁性対材料もご相談ください。

ページトップへ


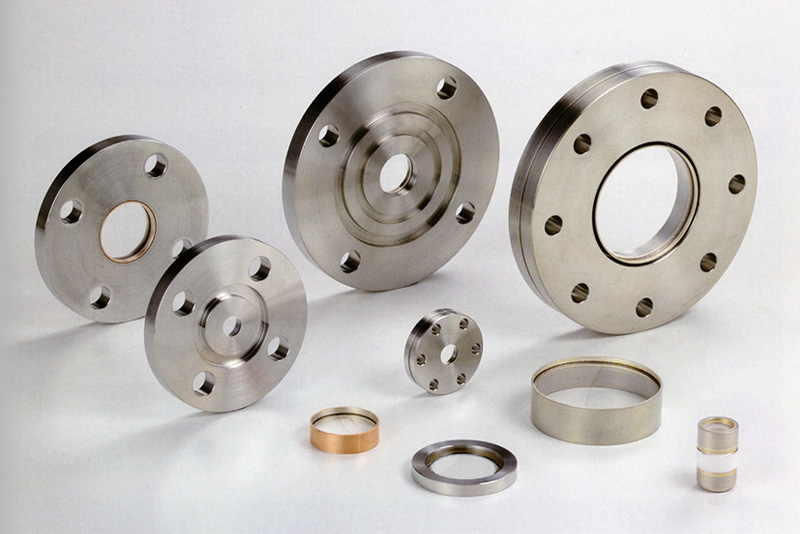

サファイア窓

超高真空用ビューイングポートをはじめ、紫外線・赤外線の透過用に最適です。

サファイア窓
  サイズ Size (mm)
名称 Name φA φB φC φD E t
φ14 14 15.5 12 10.7 1 1
φ25.4 25.4 26.9 23.4 10.7 2 3
φ50 50 51.5 48 15.5 2 3

各種真空フランジへのろう付や溶接にも対応しています。非磁性材料とサファイアの接合もご相談ください。

詳しくはこちらへ

真空用フランジ付サファイア窓

サファイア窓
  サイズ Size (mm)
名称 Name φA φB φC φD E t T n H φP.C.D
ICF70-φ14 14 15.5 12 70 1 1 12.7 6 6.8/M6 58.7
ICF70-φ25.4 25.4 26.9 23.4 70 2 3 12.7 6 6.8/M6 58.7
ICF114-φ50 50 51.5 48 114 2 3 17.5 8 8.5/M8 92.1

各種真空フランジへのろう付や溶接にも対応しています。非磁性材料とサファイアの接合もご相談ください。

詳しくはこちらへ
カワソーテクセルの紹介漫画

カワソーテクセルの気密接合製品を漫画で分かりやすく紹介しています。
【制作】(公財)くれ産業振興センター

新しい接合事例についてはこちら
