メタライズ(セラミックスと金属の接合)製品

多ピンコネクタ(多ピン端子)

多ピンコネクタ(多ピン端子) 〜200本以上のコネクタでも1本も漏れない〜

カワソーテクセルの多ピンコネクタの特長

  • 200本以上のコネクタを接合しても1本も漏れない

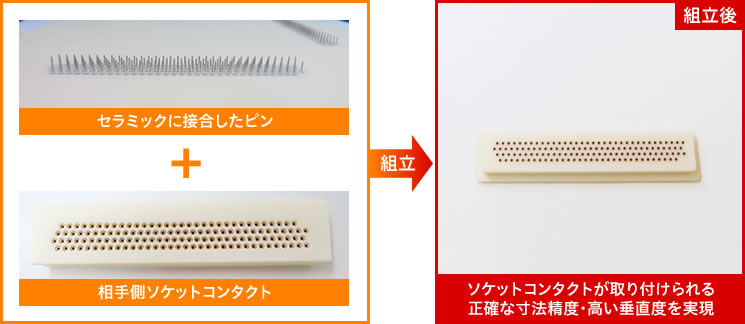

  • 極細のピンであっても精密な寸法精度、高い垂直度を実現
  • 超高真空環境下で使用可
    (気密性:1.0×10-10Pa・m³/sec)
  • 耐圧:1MPa

※使用環境・製品形状などにより、異なる場合がございます。


製品事例

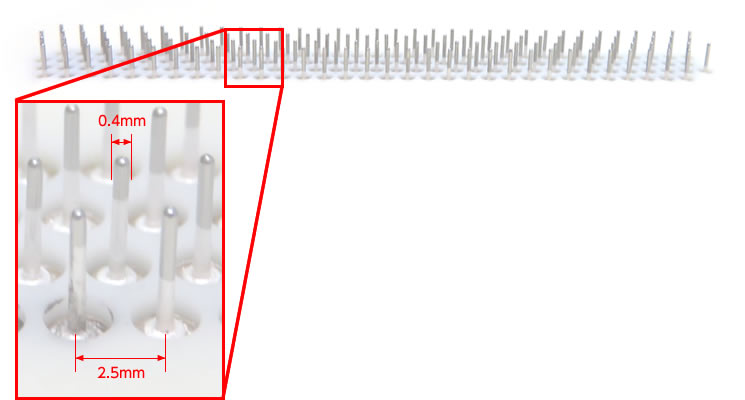

コバールピンコネクタ
コバールピンコネクタ
銅ピンコネクタ
銅ピンコネクタ

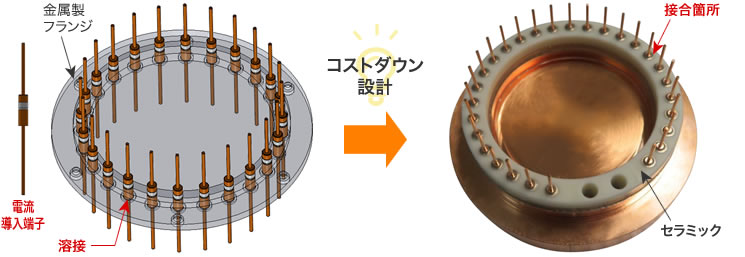

  • 金属製フランジに電流導入端子を1本ずつ溶接
  • 手法
  • セラミックフランジに複数のコネクタを直接同時に接合
  • 比較的簡単に製作可
  • メリット
  • コストを抑えられる
  • 1本ずつ溶接する手間がかかるためコストアップ
  • デメリット
  • 信頼のある接合技術が求められる
