水冷式導入端子
有機ELやLEDなどの成膜ヒーター源の熱影響の緩和に役立ちます。
熱源近傍の用途に

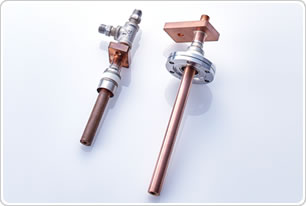

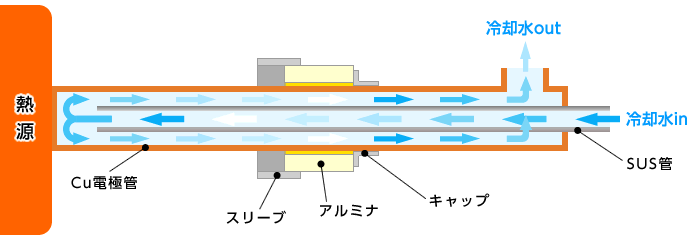

中心導体に直接ヒーターを接続した場合、ヒーターの熱により、中心導体が発熱します。 中心導体を水冷式にすることで、ヒーターからの熱影響を緩和でき、発熱を抑えることが可能な導入端子（フィードスルー）です。

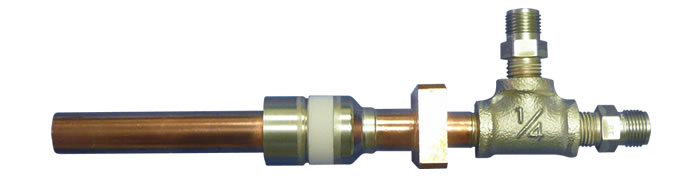

標準仕様品
特性
絶縁抵抗（MΩ）：1,000以上（atDC500V）、気密特性：1×10-10Pa・m³/sec
標準仕様品

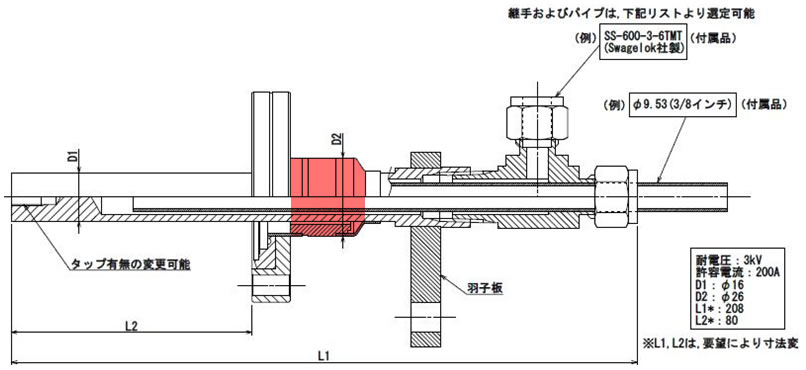

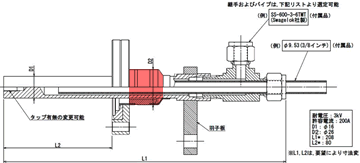

【クリックすると拡大します。】
※スウェージロックチューブ外径サイズは、二つとも同径です。
※ICF70回転フランジ推奨(取付時微調整が可能)
| 耐電圧 Volts |
許容電流 | サイズ Size (mm) |
|||
|---|---|---|---|---|---|
| ΦD1 | ΦD2 | L1 | L2 | ||
| 3kV | 200A | Φ16 | Φ26 | 184※ | 80※ |
上記の3つを基準とした標準仕様です。
電極の径は、変更不可ですがL1・L2の寸法は、ご要望に応じ変更可能です。
冷却継手部分は、市販用を適用します。(下記リストから選定下さい)
仕様、寸法が決まっている箇所です
| 仕様 | ||
| ・セラミック径 |  |
3kV(耐電圧) |
| ・セラミック上下金具サイズ | ||
| ・真空側電極径 | |
Φ16 |

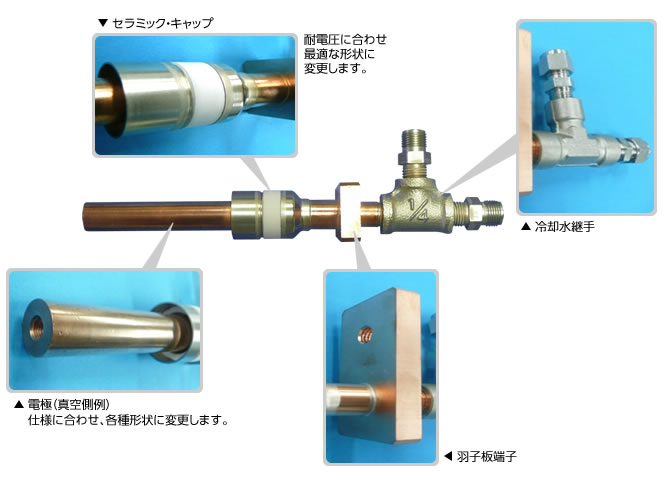

変更可能な部品、寸法について
| ・電極の長さ、構造 |
| ・羽子板端子 |
| ・冷却継手のサイズ |
| ・フランジの取付 |
※冷却継手(TMT継手)
NPTねじ-おすラン・ティー(TMT継手) 米国規格のねじです
| チューブ外形 サイズ |
NTRおねじ サイズ |
寸法 | ||||
|---|---|---|---|---|---|---|
| A | Ax | D | E※ | Fサイズ | ||
| (インチ) | (インチ) | (mm) | (mm) | (mm) | (mm) | (インチ) |
| 1/8 | 1/8 | 41.4 | 23.6 | 12.7 | 2.3 | 7/16 |
| 1/4 | 48 | 24.6 | 12.7 | 2.3 | 1.2 | |
| 3/16 | 1/8 | 42.2 | 24.4 | 13.7 | 3.0 | 7/16 |
| 1/4 | 1/8 | 45.7 | 26.9 | 15.2 | 4.8 | 1/2 |
| 1/4 | 50.3 | 26.9 | 15.2 | 4.8 | 1/2 | |
| 3/8 | 3/8 | 61.5 | 33.3 | 16.8 | 7.1 | 13/16 |
| 1/2 | 3/8 | 64.3 | 36.1 | 22.9 | 9.7 | 13/16 |
| (mm) | (インチ) | (mm) | (mm) | (mm) | (mm) | (インチ) |
| 6 | 1/8 | 45.8 | 27.0 | 15.3 | 4.8 | 1/2 |
| 1/4 | 50.3 | 27.0 | 15.3 | 4.8 | 1/2 | |
| 8 | 1/4 | 55.3 | 29.9 | 16.2 | 6.4 | 5/8 |
※E寸法は、最小呼び穴径を示しています。穴径は、管用ねじ/平行ねじエンドの方が、内径よりも大きい場合があります。
※回転フランジ
回転フランジの場合、羽子板端子の位置の調整と、冷却継手の調整が簡単です。
使い勝手のよい、フルオーダー形状の製作
上記の標準品をお使いになれない場合にも、フルオーダーでの製作も可能ですので、お気軽にお問い合わせ下さい。

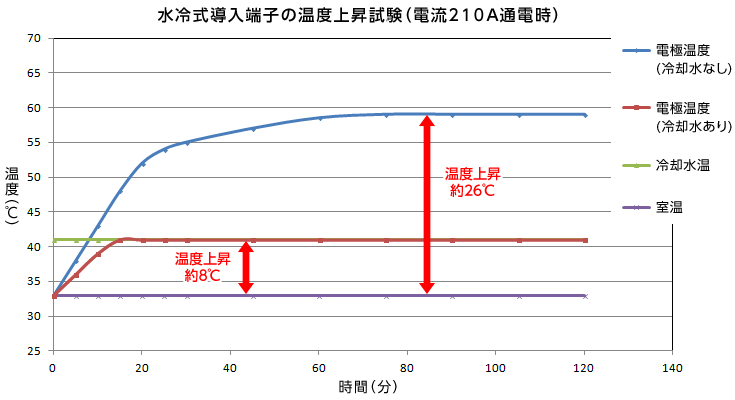

※冷却水を流した場合の電極温度について
水冷式導入端子は、冷却水により、電極の温度上昇を抑えることができます。
周囲温度が高い環境や、高電流で使用する場合に最適です。
電流：210A 冷媒：純水 冷媒温度：40℃
