高い気密性が求められる用途に

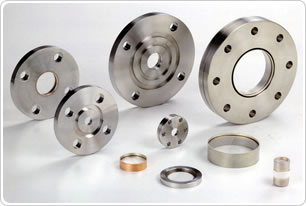

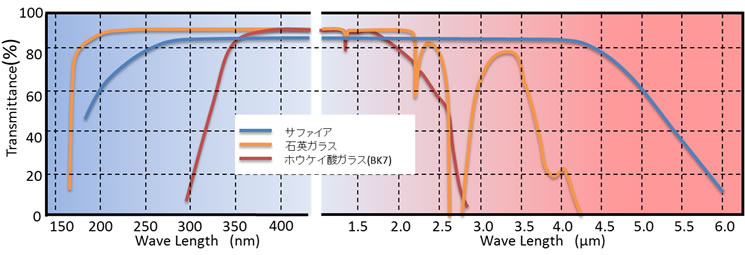

サファイア窓は単結晶サファイアの周囲に金属を接合しています。超高真空用ビューイングポートをはじめ、紫外線・赤外線の透過用に最適です。単結晶サファイアと周囲の金属はメタライズにより接合しています。

サファイア窓にもメタライズ技術が活かされています

サファイア窓（メタライズ製品とは）

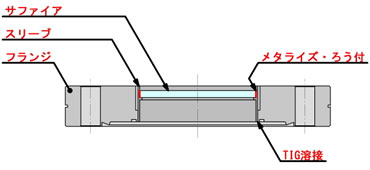

サファイア窓接合イメージ

メタライズ技術により気密接合したサファイア窓は耐熱性・気密性・信頼性に優れています。

気密特性：1×10^-10Pa・m³/sec

耐熱性と気密性に優れています

メタライズにより気密接合したサファイア窓は、耐熱性や気密性に優れています。超高真空下における分析装置などでご使用いただいています。

サファイアは高純度の単結晶アルミナです

カワソーテクセルのメタライズは融解チタン法であり、チタンがセラミックス中に拡散、あるいはセラミックスと反応するため高純度アルミナでもメタライズ加工が可能です。

モリブデンマンガンメタライズ法は、セラミックス中に含まれるSiO₂を主体とするガラス成分との反応を利用したメタライズ技術です。
アルミナセラミックスでは、92%、96%、99%という表記がされていますが、純度が上がる程ガラス成分であるSiO₂の含有量が減少します。Mo-Mn法はSiO₂との反応ですが、融解チタン法の反応にはSiO₂は関与しておらず、高純度アルミナにも適しています。

多様な接合ニーズにお応えします

非磁性材料とサファイアとの接合もご相談ください。
各種真空フランジへのろう付、溶接もお任せください。
サファイアの特殊サイズ、特殊フランジの対応も可能です。
サファイア以外の窓材もご相談ください。

標準仕様品

特性

気密特性：1×10^-10Pa・m³/sec

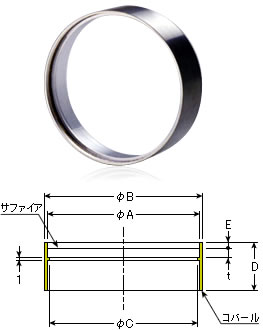

サファイア窓

単位:mm

名称 Name		サファイア窓 φ14	サファイア窓 φ25.4	サファイア窓 φ50
サイズ Size	φA	14	25.4	50
	φB	15.5	26.9	51.5
	φC	14	23.4	48
	D	10.7	10.7	15.5
	E	0.5	2	2
	t	1.5	3	3

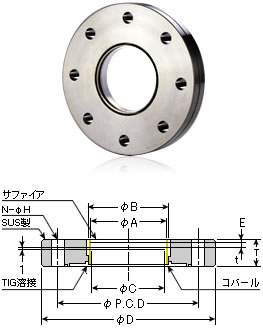

真空用フランジ付サファイア窓

真空装置にそのまま取り付けてお使いいただけます。
