絶縁性と高い気密性が求められる用途に

※KEK…高エネルギー加速器研究機構
※アルミナのコンテント（92%,96%,99%）

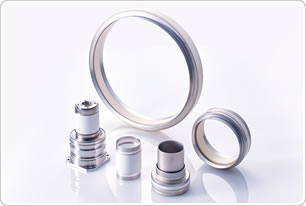

絶縁継手は筒状のセラミックパイプの両端に筒状の金属を気密接合しています。真空装置の給排気部分での絶縁用途に最適です。セラミックパイプと筒状の金属はメタライズにより接合しています。

施釉ありとなしの比較製品

釉薬とは「ゆうやく」と読み、「うわぐすり（上薬）」とも言う「やきもの」の専門用語です。
釉薬を塗布して焼成することにより、汚れを付着しづらく、また除去しやすくなります。

内径200mm、320mmの例です。

カワソーテクセルのメタライズは融解チタン法であり、チタンがセラミックス中に拡散、あるいはセラミックスと反応するため高純度アルミナでもメタライズ加工が可能です。

モリブデンマンガンメタライズ法(Mo-Mn法)は、セラミックス中に含まれるSiO₂を主体とするガラス成分との反応を利用したメタライズ技術です。

絶縁継手を購入後に、お客さまでフランジやベローズなど周辺の付属部品を溶接するなど、追加工がある場合は、当社で一貫して対応が可能です。是非ご相談ください。また特殊形状のフランジなどの製作もお任せください。

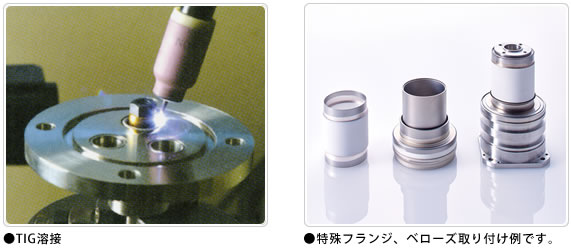

TIG溶接＆特殊フランジ、ベローズ取り付け例

絶縁抵抗（MΩ）：1,000以上（atDC500V）、　気密特性：1×10^-10Pa・m³/sec

耐電圧 Volts	継手材質 Joint material	対応フランジサイズ Flange size	型番 Catalog number
20kV	KOVAR	ICF70以上	VE-K20KV
30kV		ICF114以上	VE-K30KV
40kV		ICF152以上	VE-K40KV

※継手材質は非磁性にも対応可能です。ご相談ください。

※受注生産品となります。納期は、お問い合わせください。
