絶縁性と高い気密性が求められる用途に

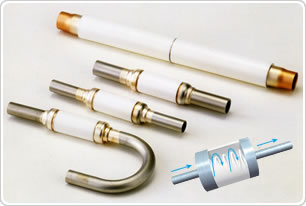

絶縁パイプ（絶縁チューブ）はセラミックパイプ（セラミックチューブ）の両端に筒状の金属を気密接合しています。耐熱性や耐食性が求められる環境下で使用される絶縁パイプです。セラミックパイプと筒状の金属はメタライズにより接合しています。

液体用絶縁パイプ
ガス用絶縁パイプ（ストレート）
ガス用絶縁パイプ（螺旋穴）
カスタムオーダー絶縁パイプ

液体用絶縁パイプ

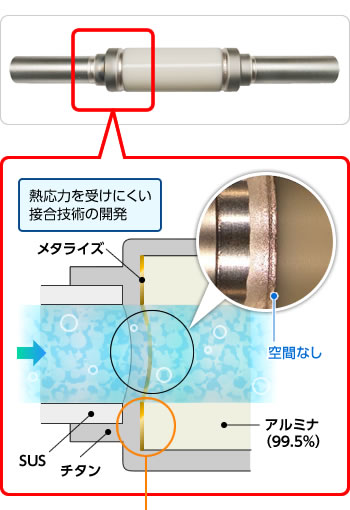

熱応力をクリアした接合技術を開発

接合部にすき間や段差がないフラットな絶縁パイプを開発しました。
すき間や段差がないことで、液体が溜まりにくく、腐食に強い構造になっています。

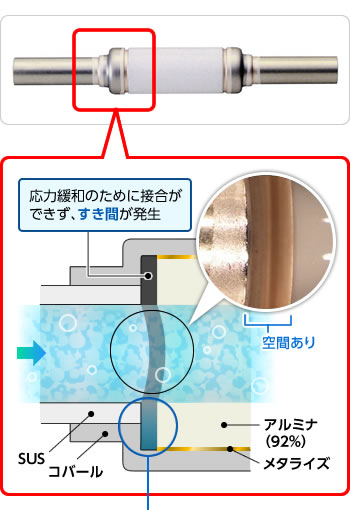

従来の絶縁パイプではセラミックと金属の熱膨張率の違いから、接合時にセラミックスにクラックが発生するため、空間を設ける必要がありました。
その熱応力を緩和するための対策として、①金具の形状 ・②ろう付手法 ・③アルミナコンテントを見直し、熱応力を受けにくい構造・接合方法を確立しました。

ガス用

液体用

横向きに取付けて水流が止まってしまうと、キャップ部に溜まった水が腐食の原因となる可能性があるため、キャップ内部のポケット形状を無くすことで、段差がなく水が溜まらない構造となっています。

※イメージ図のため、実際の構造とは異なります。

純水を冷媒とした冷却用配管に特に適しています

カワソーテクセルのメタライズ（融解チタン法）は、純水に対する耐食性に優れており、純水用配管としても使用することができます。

純水適合性の評価試験

試料:セラミック端面にメタライズ後Niめっき付品と金具(Niめっき付)をろう付した試料。
試験:100℃(煮沸状態)の純水→200時間浸漬。
結果:接合部からの金属溶出がないことを確認。

成分分析結果

濃度(mg/L)
Cu	Ag	Ni	Fe	Ti
0.2	0.05以下	0.05以下	0.05以下	0.05以下

※大阪府立産業技術総合研究所にて

モリブデンマンガンメタライズ法(Mo-Mn法)では純水に反応し、腐食することが報告されています。

用途例

大型加速器の電磁石冷却用配管
液体ヘリウムの配管　etc...

標準仕様品

特性

絶縁抵抗（MΩ）：1,000以上（atDC500V）、
気密特性：1×10^-10Pa・m³/sec

1,500 Volts

継手材質：SUS316L

型番	サイズ (mm)		図面
型番	φD1	L	図面
CB-L-S1500V-8	8.0	140
CB-L-S1500V-12	12.0	140

※パイプ外径のサイズの変換につきましては、inch・mmへの変換ユニオンを用意しています。

詳しくは「パイプ継手の使用」へ

※カスタム仕様につきましては、材質・サイズをお聞かせ下さい。

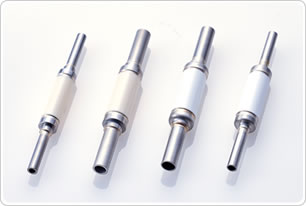

ガス用絶縁パイプ（ストレート）

ガスを通す用途として様々な実績があり、標準品としてラインナップがあります。
液体を使用する場合では、より耐食性が高い液体用絶縁パイプを推奨します。

耐熱性や耐食性に優れています

メタライズにより接合した絶縁パイプは、高温や低温の環境下でも高い気密性を保ちます。また耐食性も高く、パイプの中にガスを通す用途にも適しています。

用途例

成膜装置のガス用配管（シランガス等）
燃料電池のガス用配管
冷却装置のガス用配管

標準仕様品

特性

絶縁抵抗（MΩ）：1,000以上（atDC500V）、　気密特性：1×10^-10Pa・m³/sec

1,500 Volts　※流すガスの種類によって耐電圧に影響を与えます。ご注意ください。

継手材質：SUS316

型番	サイズ (mm)		図面
型番	φD1	L	図面
CB-G-S1500V-8	8.0	140
CB-G-S1500V-12	12.0	140

※パイプ外径のサイズの変換につきましては、inch・mmへの変換ユニオンを用意しています。

詳しくは「パイプ継手の使用」へ

※カスタム仕様につきましては、材質・サイズをお聞かせ下さい。

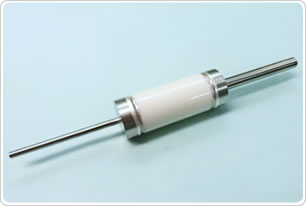

ガス用絶縁パイプ（螺旋穴） NEW

プロセスガス導入時の放電防止に最適！

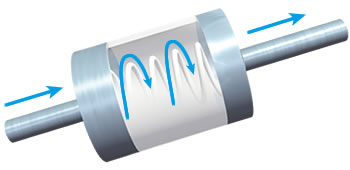

流路イメージ図

標準仕様品

標準螺旋穴絶縁パイプ（1/8inch：70L・1/4inch：90L）

L	φD1	φD2	φD3	図面
70	φ20	φ1/8inch	φ1.74
90	φ20	φ1/4inch	φ4.35

※内部螺旋穴流路の長さ：約190mm
※カスタム仕様につきましては、材質・サイズをお聞かせ下さい。
※パイプ外径のサイズの変換につきましては、
　inch・mmへの変換ユニオンを用意しています。

詳しくは「螺旋穴絶縁パイプ」ページへ

カスタムオーダー絶縁パイプ

サイズ・材質ともに幅広く、多くのカスタム実績があります

ご使用環境・用途に応じて、金具やセラミックを設計し、お客さまの装置や設備にあった特殊型絶縁パイプを提案します。
標準仕様品からの選択ができない場合は、カスタムオーダーで製作します。
セラミックスも自社で生産しており、数多くのバリエーションを用意していますが、ご希望の形状と寸法に変更する（沿面距離を長くする、放電対策を施す）こともできますので、ご相談ください。
形状・寸法の変更だけでなく、アルミナのコンテントの変更（92%、96%、99%）もお任せください。

材質

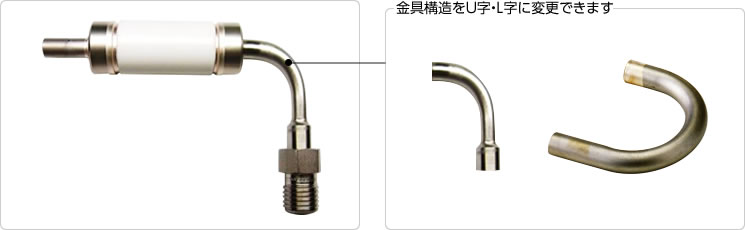

カスタムオーダーで制作した、絶縁パイプ　例

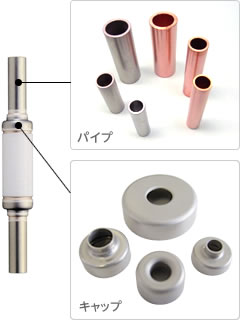

金具（キャップ・パイプ）の材質を変更できます。

キャップ	Kovar	銅	チタン	ニッケル	アルミ
パイプ	銅 / チタン / SUS				アルミ

アルミとアルミナの接合

サンプル品熱膨張係数が4倍違う、金属とセラミックスの接合を可能にしました。
独自に開発したメタライズペーストとアルミろう材の組成を新しく開発し、気密接合を実現。

詳しくは「新しい接合への取組み」の新しい接合事例へ

形状・サイズ

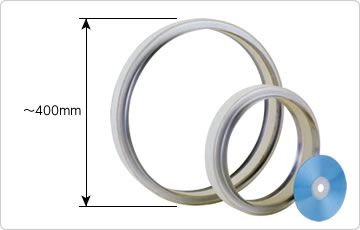

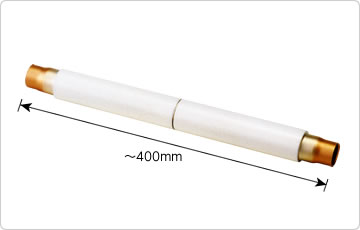

最大寸法400mmまで接合可能
絶縁パイプ

径が大きいサイズもご相談下さい。
(詳細は絶縁継手ページへ)

チューブ継手の使用

絶縁パイプの標準仕様品はパイプφ8.0～φ15.0があります。
パイプ径については、変換ユニオンを使用することで変換できます。

例：絶縁パイプφ12mmを3/8インチへの変換

パイプ外径のサイズ変換例

変換前パイプ外径	変換後
変換前パイプ外径	mm → inch の場合	mm → mm の場合
φ8 mm	φ1/4, φ3/8	φ6
φ10 mm	φ1/8, φ1/4, φ5/16, φ3/8	φ6, φ8
φ12 mm	φ1/4, φ5/16, φ3/8, φ1/2	φ6, φ8, φ10
φ15 mm	φ1/2	-
