カワソーテクセルは陶磁器製造を原点とするセラミックス・金属の気密接合専門メーカーです。
薄くても冷却性能・圧力損失が優れているヒートシンクです！
省スペース化の実現とヒートシンクの軽量化が図れます！
標準ラインナップ品も準備していますのでぜひお試しください。
また、構造、性能に合わせてサイズや厚み、さらなる多層構造などカスタマイズ品もご提供いたします。

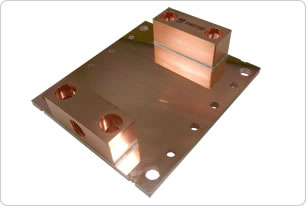

標準ラインナップ品（3層構造）
| サイズ(mm) | 厚み(mm) | 口金適用サイズ | 型番 | 重量 | 納期 | 図面表示 |
|---|---|---|---|---|---|---|
| 78×88 | 3.4 | Rc1/8 | HS-C78-88-3.4t-MLB | 285g | 即納 |  |
| ご希望のサイズに合わせることができます | HS-C78-88-3.4t-MLO | 3〜4週間 | |
お急ぎで使用したい方向けのRc1/8タイプとご希望の口金サイズに合わせたタイプの2種をラインナップしています。

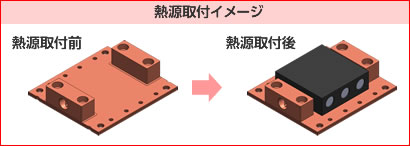

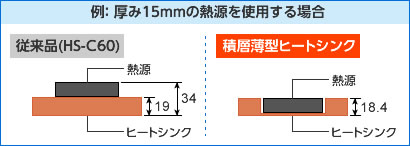

省スペースの実現化
従来品に比べ、全体をよりコンパクトに
することができます。
することができます。

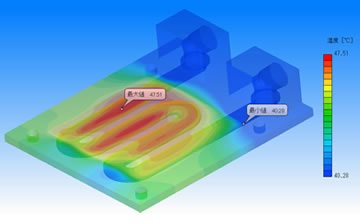

冷却性能
※2層構造一本溝流路品と当社積層薄型ヒートシンクの性能比較(ヒートシンクの厚みはいずれも3.4mm)
比較試験条件
| 材質 | サイズ | 発熱量 | 冷媒・液温 | 流量 |
|---|---|---|---|---|
| C1020 | 78×88×3.4t | 750W | 純水・30℃ | 2ℓ/min |

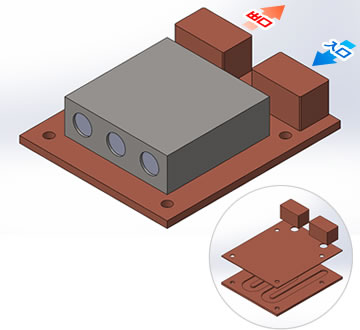

2層構造一本溝流路品

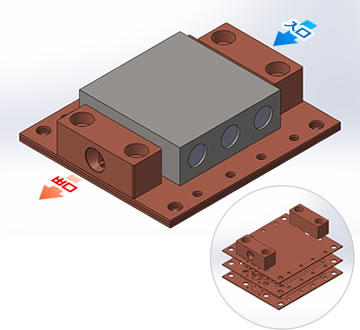

積層薄型ヒートシンク（当社標準品）
.

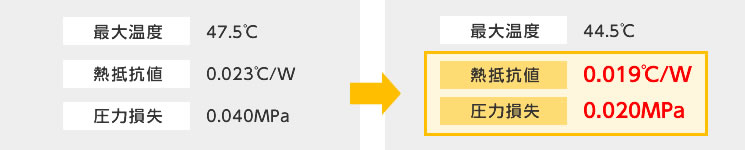

（試験結果）
2層構造一本溝流路品に比べ冷却性能も優れ、圧力損失が約50%低減したヒートシンクです!
.

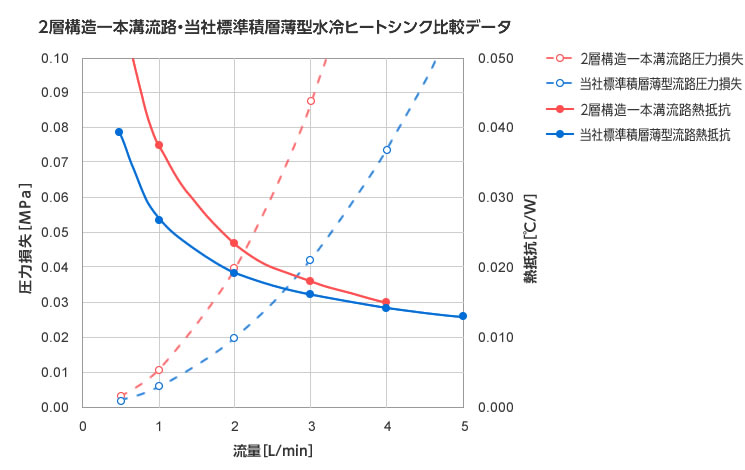

熱抵抗値と圧力損失の比較
カスタマイズ品（多層構造）
カスタマイズ品は、より冷却性能をUPするために、さらに多層構造にすることができます。
優れた冷却性能と圧力損失を低減した、多層薄型ヒートシンクをぜひお試しください。
多層構造により圧力損失を低減
独自の微細流路構造により冷却性能を向上
とにかくすぐ欲しいので
標準ラインナップから選びたい
カスタムオーダーを
ご検討の前に
最適なヒートシンクをオーダーしたい （カスタムオーダー）
