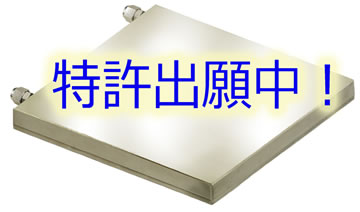

ユニバーサルヒートシンク®
規格品に希望のタップ穴や貫通穴を追加で加工してほしいという声にお応えするヒートシンクが出来ました！

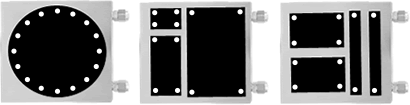

取付例

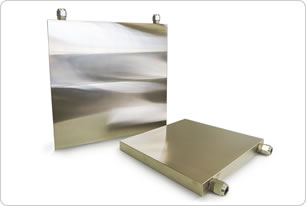

ユニバーサルヒートシンクとは複数の熱源を好きなところに取り付けられる新型水冷ヒートシンクです。
もちろん均一冷却です。
ご希望のタップ穴位置とタップサイズをお打合せのうえ、二週間後に納品致します。
.
ユニバーサルヒートシンクラインアップ
| 型番 | サイズ(mm) | タップサイズ(mm) | 貫通穴サイズ(mm) | 図面 | |
|---|---|---|---|---|---|
| 銅製 | HS-UC230 | 230×230×22 | M6まで | φ9まで |  |
| HS-UC300 | 300×300×22 | M6まで | φ12まで | |
|
| アルミ製 | HS-UA230 | 230×230×22 | M6まで | φ9まで | |
| HS-UA300 | 300×300×22 | M6まで | φ12まで | |

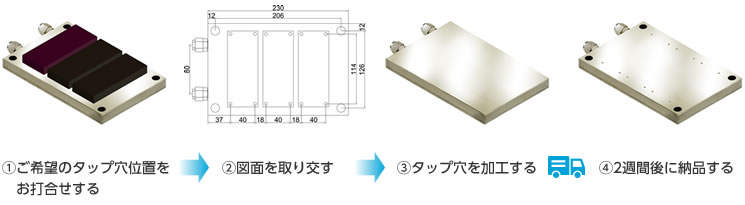

セミユニバーサルヒートシンク
ヒートシンク上下の部分は自由に配置できるので、タップピッチ110mm〜140mmの熱源に最適

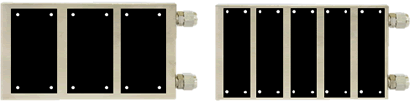

取付例

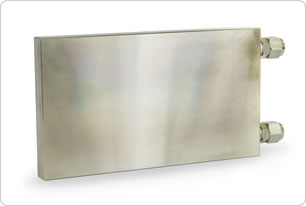

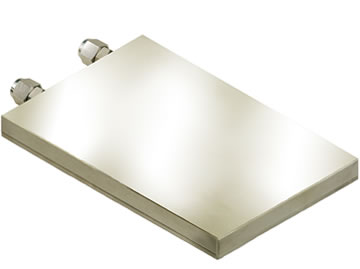

セミユニバーサルヒートシンクとは上下の部分にどこでも加工できる自由度の高い水冷ヒートシンクです。
もちろん均一冷却です。
ご希望のタップ穴位置とタップサイズをお打合せのうえ、二週間後に納品致します。
.
セミユニバーサルヒートシンクラインアップ
| 型番 | サイズ(mm) | タップサイズ(mm) | 貫通穴サイズ(mm) | 図面 | |
|---|---|---|---|---|---|
| 銅製 | HS-SC80-170 | 80×170×19 | M6まで | φ9まで | |
| アルミ製 | HS-SA80-170 | 80×170×19 | |
||
| 銅製 | HS-SC150-170 | 150×170×19 | M10まで | φ12まで | |
| アルミ製 | HS-SA150-170 | 150×170×19 | |
||
| 銅製 | HS-SC150-230 | 150×230×19 | |
||
| HS-SC140-300 | 140×300×19 | |
ユニバーサルヒートシンクの冷却性能

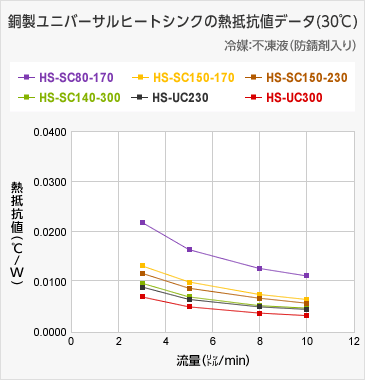

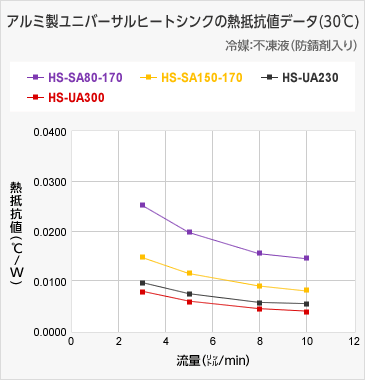

熱抵抗値
.

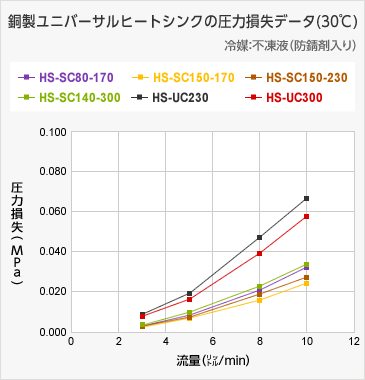

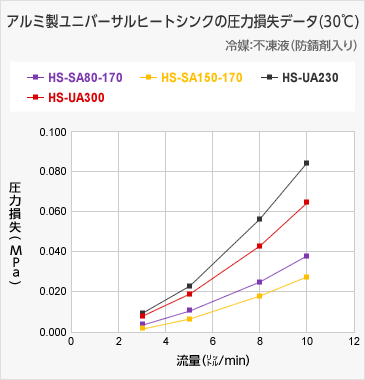

圧力損失
.

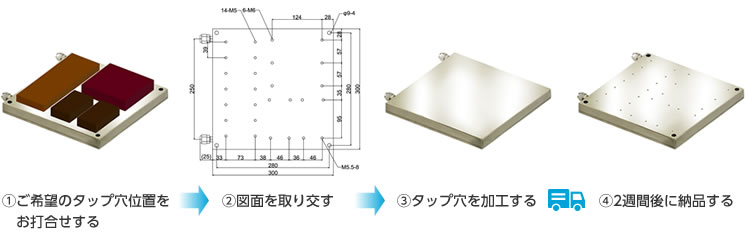

ご注文の流れ
ヒートシンクを取付するための貫通穴やタップ穴の位置を打合せし、図面を取り交わします。
2週間後に、ご希望の位置に、加工したヒートシンクをお届けします。
上記以外の標準品もあります。材質や用途からお選びください。
最適なヒートシンクがカスタマイズでオーダーしたい
