水冷ヒートシンク製品

HOME > 製品情報 > 水冷ヒートシンクシリーズ > 標準ヒートシンクパイプ仕様

標準ラインナップに追加しました

金属配管・テフロンチューブどちらでも使用可能

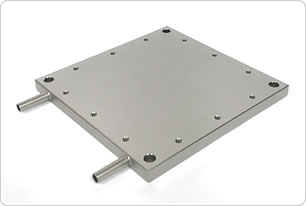

標準ヒートシンクパイプ仕様

異径サイズの継手やエルボ継手など、様々な継手が取り付けられます。
金属配管はもちろん、インサートを使用することで、テフロンチューブも使用できます。
厚みが薄く軽いので、取り付け運搬がスムーズ。

「様々なサイズや形状の継手を使いたい」「金属配管を取り付けたい」
といったご要望にお応えした水冷ヒートシンクです。
金属配管が使用可能な為、真空環境下でもお使い頂けます。
従来の標準品より圧力損失が高くなりますが、パイプ仕様なのでお客様がご自由に継手を選べます。
以前は、カスタム品として対応していたパイプ仕様のヒートシンクを標準ラインナップに追加しました。
外径8mm、内径6mmのパイプを使用しています。

※出入口の口金部のみパイプを使用しております。ボディにパイプが埋め込まれているわけではありません。

サイズ（mm）	パイプ（mm）［外形×内径］	型番	図面表示
170×170×12.5	8×6	HS-C170P

銅製水冷ヒートシンク（170×170）比較

型番	HS-C170P	HS-C170
厚み	12.5mm	19mm
金属配管	○ 真空環境下でも使用可能	×
テフロンチューブ	○	○
継手の有無	継手無しお客様でご用意をお願いします。	継手有り適用チューブ（外径12mm内径10mm）
納期	即納	即納
熱抵抗値	パイプ仕様≒標準品（下図参照）
圧力損失	標準品の方が低い（下図参照）

冷却性能

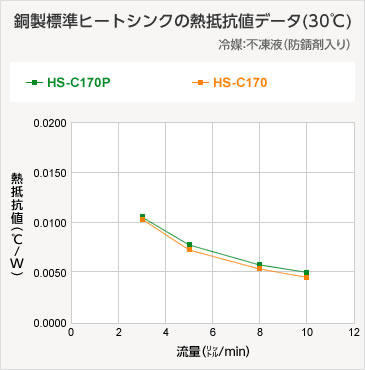

熱抵抗値を比較（HS-C170P・HS-C170）

熱抵抗値

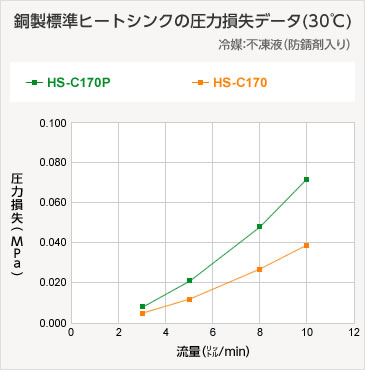

圧力損失を比較（HS-C170P・HS-C170）

圧力損失

.

上記以外の標準品もあります。材質や用途からお選びください。
