- 作業性の向上
端子箱内でのねじ止めにより容易に接続できます。 - 作業時間の短縮
幹線被覆の剥ぎ取りと圧縮が不要で作業時間を短縮できます。 - 省スペース化
幹線まわりに縁線がないため、省スペース化が図れます。 - 安全性の向上
テープの剥げなどによる充電部の露出が防げます。
引込分岐端子箱Branch terminal box for lead-in wire
幹線から複数の引込線を分岐するために使用します。
電線引込時の引込線分岐の作業時間短縮・安全性の向上
引込分岐端子箱は、幹線側一本に対して、引込線4本の接続が可能です。既存の電柱から引込線を新設する場合や引込線の張替工事の際の作業時間が短縮できます。
また、絶縁テープの剥げなどによる充電部の露出が防げるため、作業者の安全性が向上します。

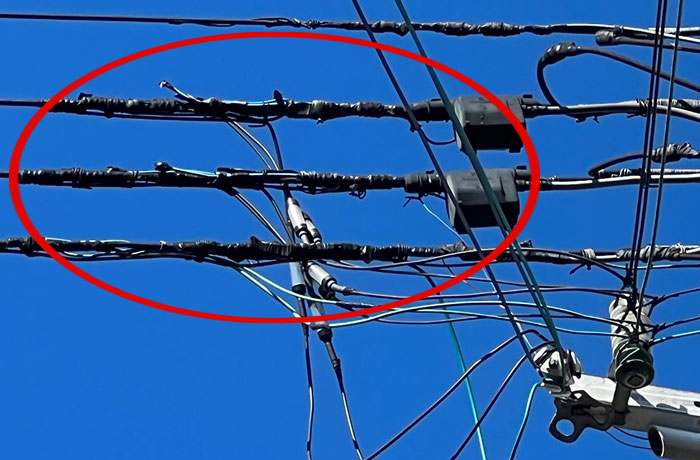

接続材料（C型コネクタ）を用いた
引込線の分岐

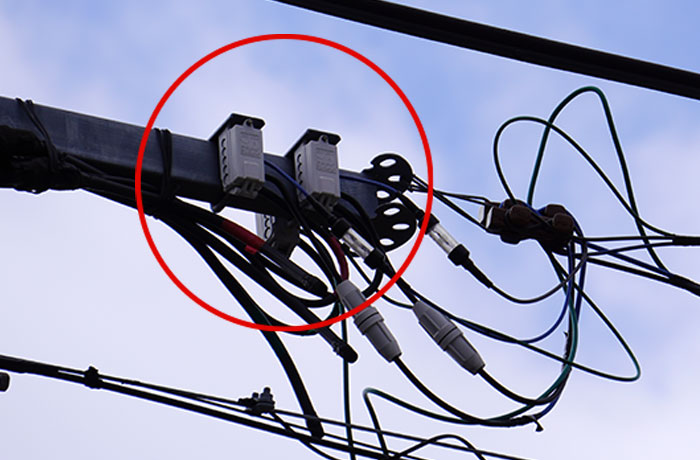

引込分岐端子箱を用いた
引込線の分岐
使用方法

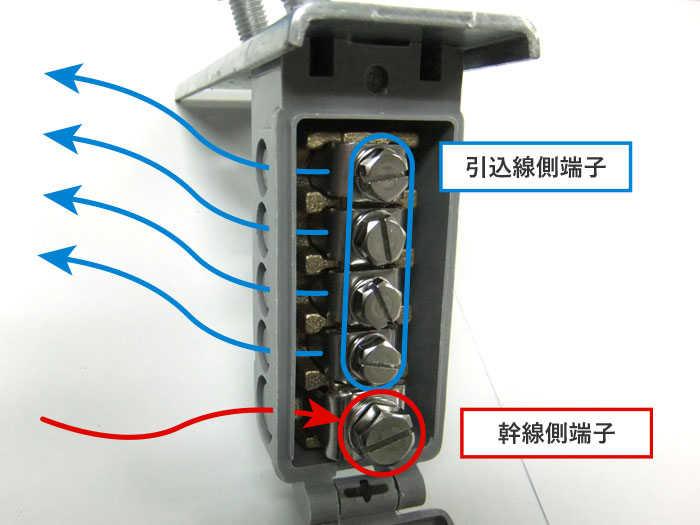

- 幹線側端子(写真赤枠)部分に、幹線となる低圧引下線または引下用分岐電線を接続します。
- 引込線側端子(写真青枠)部分も同様に、必要口数に応じて引込線を接続します。
- 幹線と引込線の端子箱への接続は、電線を穴より差し込みドライバーを用いて締付ねじで締め付ける構造となっています。
- 引込線の取替を行う際には、容易に着脱ができる構造になっており、電気的接触が完全にできる構造となっています。

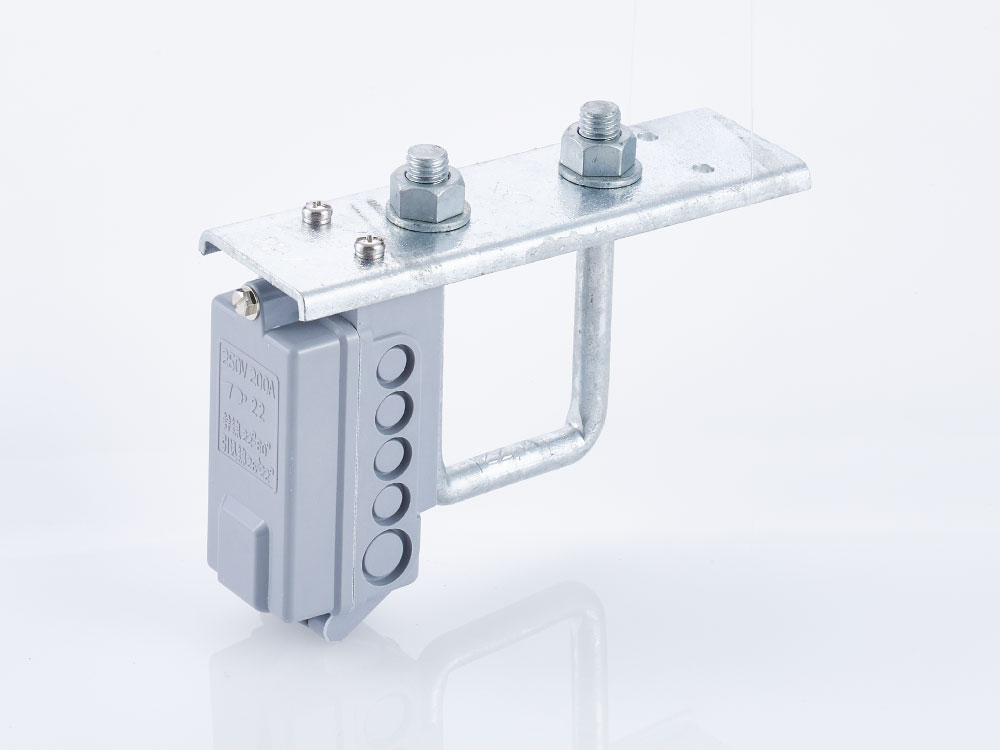

引込分岐端子箱と取付金具
引込分岐端子箱（内部構造）
製品仕様と適用電線
| 幹線側端子 | 引込線側端子 | ||
|---|---|---|---|
| 端子数 | 適用電線 | 端子数 | 適用電線 |
| 1 | 22mm²～60mm² | 4 | 2.6mm²～22mm² |
| 幹線側端子 | |
|---|---|
| 端子数 | 適用電線 |
| 1 | 22mm²～60mm² |
| 引込線側端子 | |
| 端子数 | 適用電線 |
| 4 | 2.6mm²～22mm² |

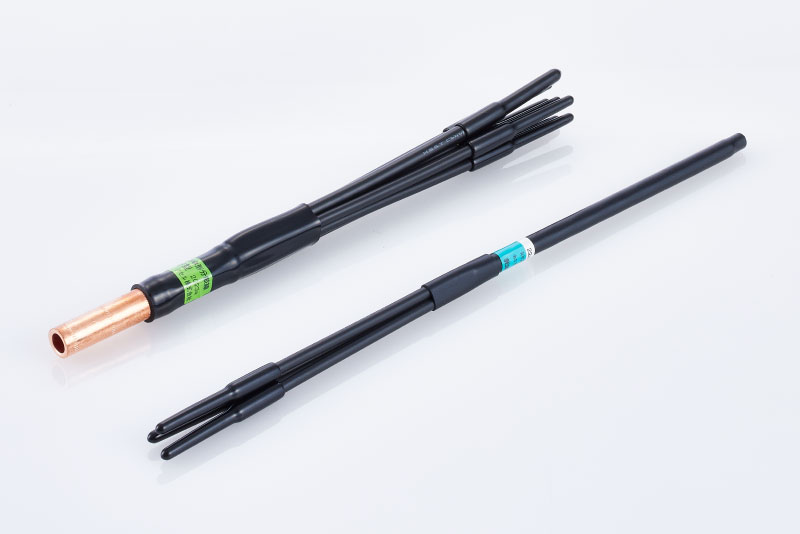

配電用分岐電線
