- 銅一体型エレメント構造により耐久性を向上
- 透明ケースの採用により過負荷・短絡が容易に特定
- 鉛フリー化により環境負荷低減
- お客様の要求に応じた動作領域でエレメント設計
- 38mm²・60mm²用を従来製品に比べ小型化を実現
密閉形電線ヒューズEnclosed electric wire fuse
鉛フリー化で環境に優しく耐久性に優れた
銅一体型エレメント構造
銅一体型エレメント構造
納入実績
- 1976年(昭和51年)
- 電力会社様へ密閉形電線ヒューズの開発-製造-販売を開始
- 1999年(平成11年)
- 溶断部を銅一体型エレメント構造とした業界初の鉛ハンダを一切使用しない電線ヒューズを開発
関西電力様へ納入開始 - 2007年(平成19年)
- 銅一体型エレメントにスズ特殊合金を組み合わせ、要求に応じた電流領域で動作する電線ヒューズを中国電力様と共同開発
中国電力様へ納入開始 - 2010年(平成22年)
- 沖縄電力様・四国電力様へ納入開始
- 2015年(平成27年)
- 東京電力様へ納入開始
- 2016年(平成28年)
- 北海道電力様より認定(規格6種類2.6～60)
更なる電線ヒューズの品質向上と安定供給に取り組んでいきます。
環境に優しく耐久性に優れた鉛レスの銅一体型エレメント構造
- エレメントは接続箇所(継ぎ目)がない銅一体型で、経年劣化に強く耐候性に優れています。
- エレメントに鉛を一切使っていない為、環境に優しい製品となっています。
- お客様の要求に応じた動作領域の設計が可能です。

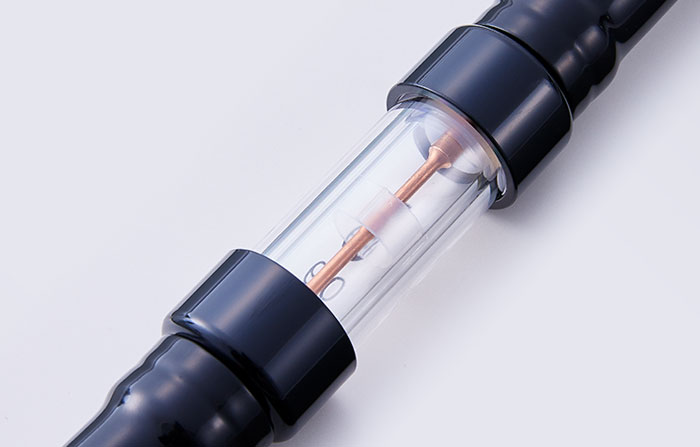

銅一体型エレメント部(拡大)
関西電力認定品

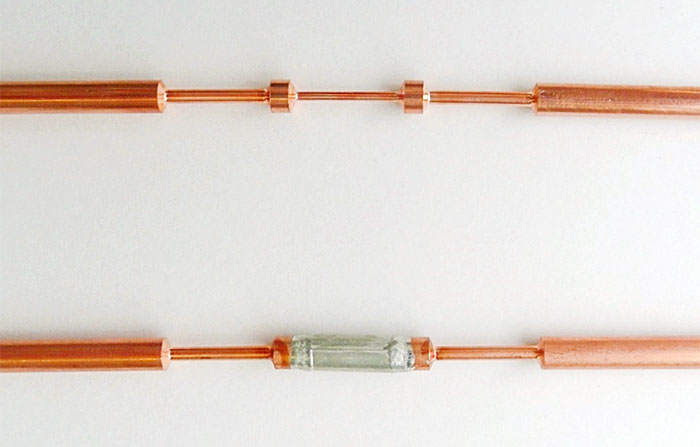

銅エレメントは継ぎ目のない一体構造で
一部分をスズ系特殊合金で覆っています
透明ケースの採用により、過負荷・短絡時の原因特定が容易に可能に

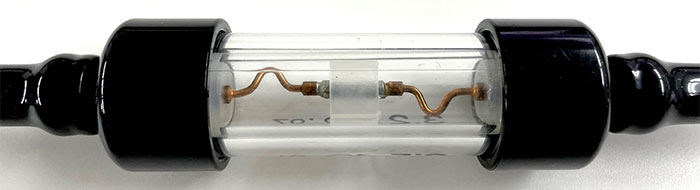

過負荷及び短絡の動作状況
動作前

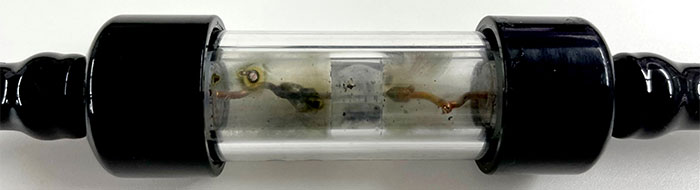

過負荷（黒くくすんだ状態）

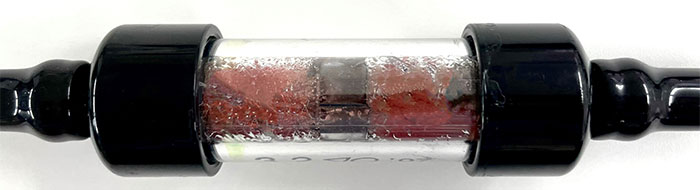

短絡（赤褐色になります）
小型化により風の影響を受けにくく作業性も向上
カワソーテクセルの電線ヒューズは遮断方法を工夫することで小型化を図っています。
特に断面積が広く、風の影響を受けやすい38mm²、60mm²の大型の電線ヒューズは、従来製品に比べ断面積で25％以上、重量で35％以上の小型化を図っており、作業性も向上しています。

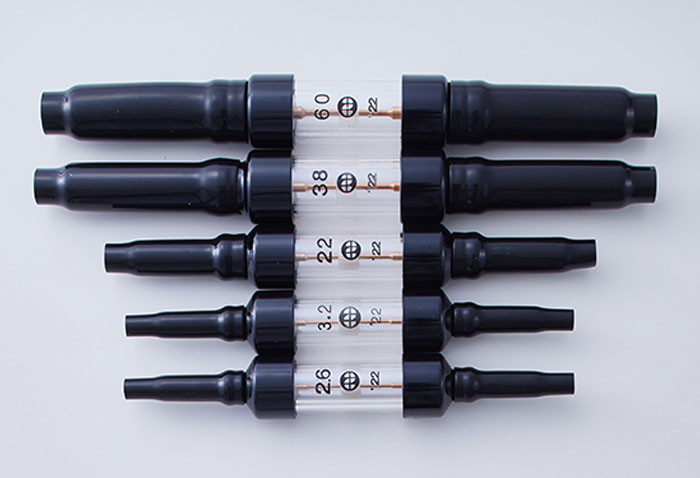

関西電力送配電認定品の各種製品サイズ（例）
| 種類 | 最大径（mm） | 全長（mm） | 重量（g） |
|---|---|---|---|
| 2.6 | 27.0 | 190 | 64 |
| 3.2 | 27.0 | 190 | 64 |
| 22 | 27.0 | 208 | 112 |
| 38 | 31.0 | 260 | 217 |
| 60 | 31.0 | 260 | 278 |

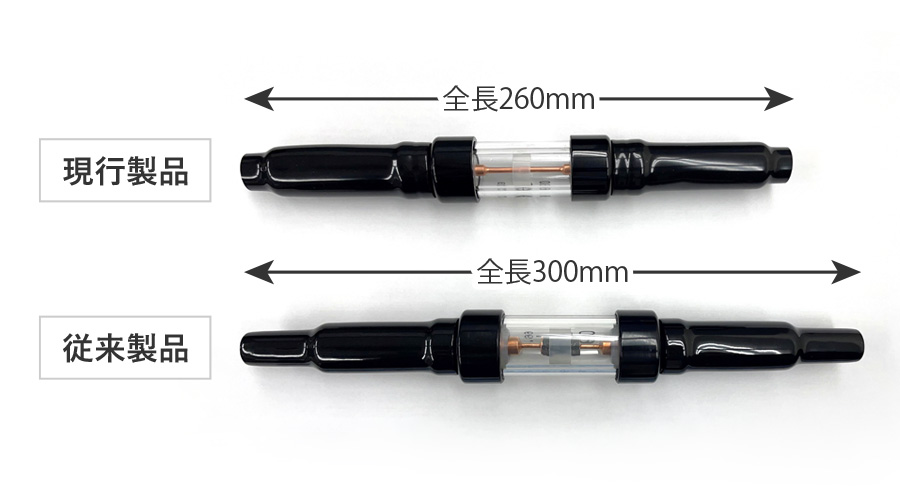

従来製品との比較
（関西電力送配電認定品60mm²）
TOPICS -社員の声-
繊細な製品である電線ヒューズ
些細な事でも現場全体で共有して問題解決に取り組む
電線ヒューズは溶断すべき時にのみ動作することが要求される繊細な製品です。
エレメントやケースなど、一つ一つの部品や製造方法には製品を規格通り動作させるためのノウハウやこだわりがあるため、些細な事でも何かあれば現場全体で共存して問題解決に取り組むなど、細心の注意をもって生産を行っております。

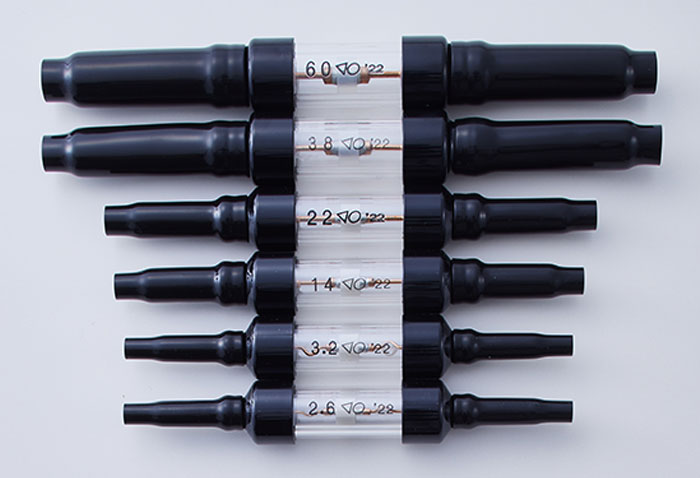

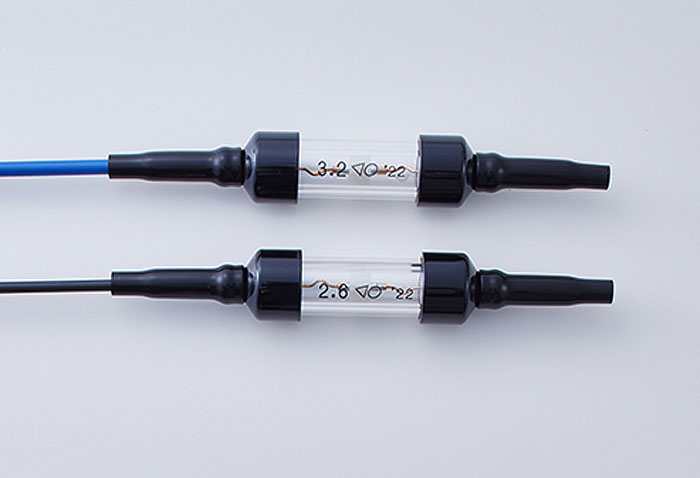

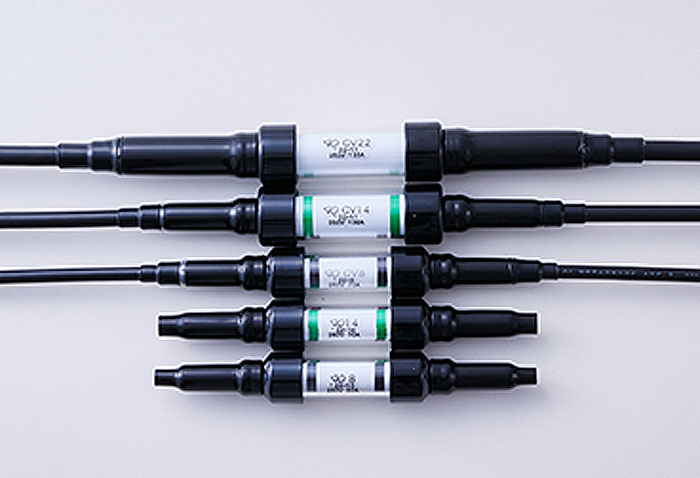

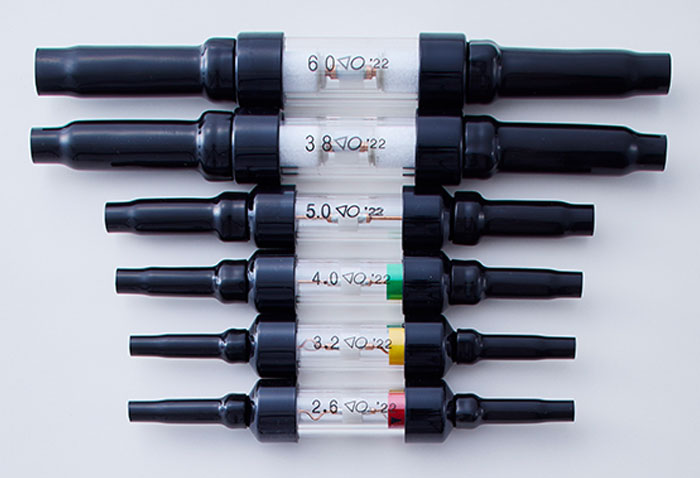

製品ラインアップ
種類は2.6～60まで各種・各電力会社様へ実績があります。
