- 資材点数の削減
引留に必要なクランプ等の部材が不要で、関連する資材点数を削減できます。 - 作業時間の短縮
引留に関連する作業がなくなるため、作業時間を短縮できます。 - 鳥の営巣防止
引留に変更することで装柱が簡素化でき、鳥の営巣を防止できます。

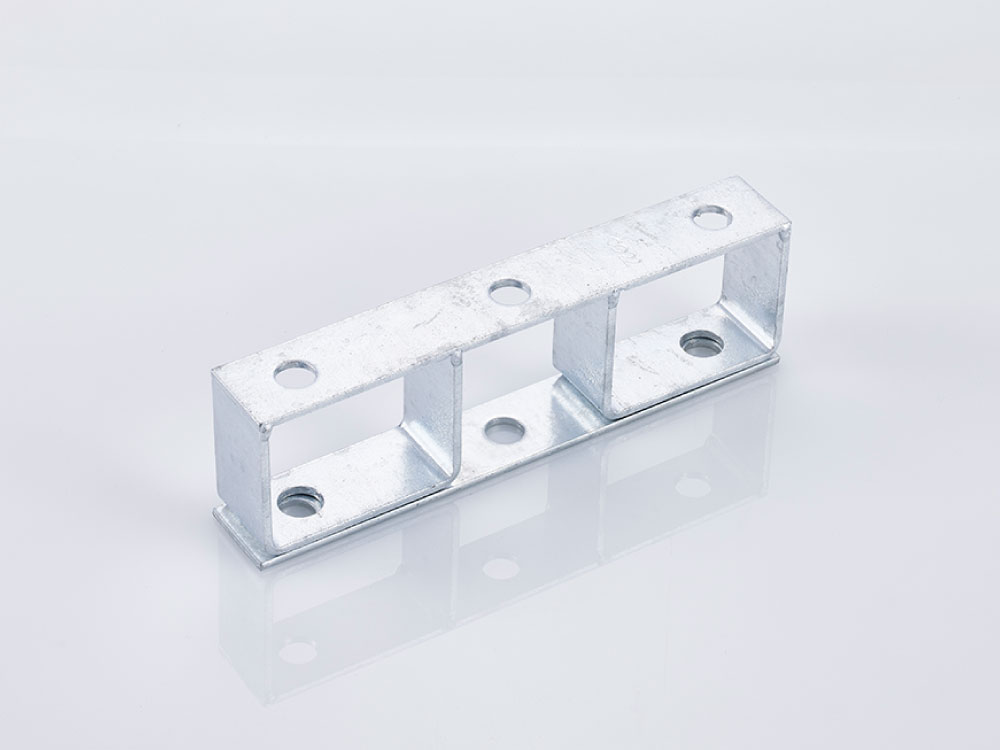

ダブルピン碍子取付金物Double pin insulator mounting hardware
特許登録済
角度柱で電線の両側引留を引通に変更できます。
自動開閉器設置柱の装柱簡素化にも用いられ、コスト低減・省スペース化に寄与しています。
自動開閉器設置柱の装柱簡素化にも用いられ、コスト低減・省スペース化に寄与しています。
角度柱における引通装柱対応の拡大
角度柱で電線の両側引留を引通に変更できます。
引留に必要なクランプ等の部材が不要で、関連する資材点数を削減できます。
両側引留装柱
資材点数が多く装柱が複雑

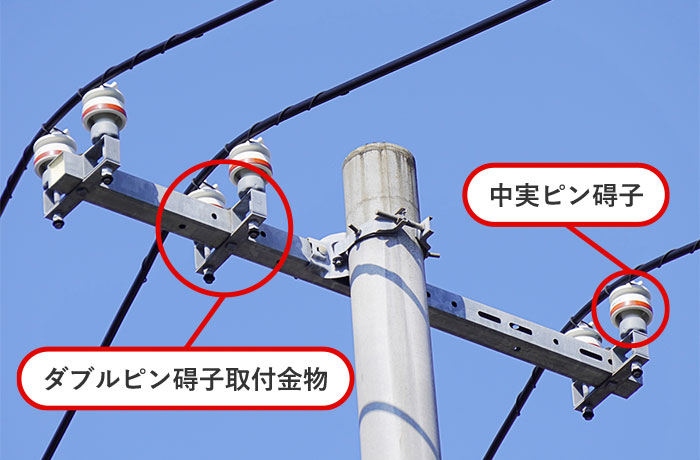

ダブルピン碍子取付金物を使用した通り装柱
中実ピン碍子の使用で強度を確保
資材点数の削減で装柱が簡素化
角度柱にて必要な金物・碍子類の比較例（一般地域の場合）
| 区分 | 商品名 | 単位 | 両側引留装柱 | ダブルピン碍子取付金物使用 （通り装柱） |
|---|---|---|---|---|
| 腕金 | 配電用腕金 | 本 | 2 | 1 |
| ダブルピン碍子取付金物 | 個 | - | 3 | |
| 碍子 | 高圧耐張碍子 | 個 | 12 | - |
| ねじりストラップ | 個 | 12 | - | |
| 高圧中実ピン碍子 | 個 | - | 6 | |
| クランプ | 高圧耐張クランプ | 個 | 6 | - |
| 高圧クランプカバー | 個 | 6 | - | |
| 巻付けバインド | 本 | - | 6 | |
| 資材点数 計 | 38 | 16 | ||
自動開閉器設置柱の簡素化に使用 コスト低減に寄与
CFを施設するための支持金物や高圧引留碍子等が省略できるため、装柱を簡素化できコスト低減・省スペース化に寄与されています。

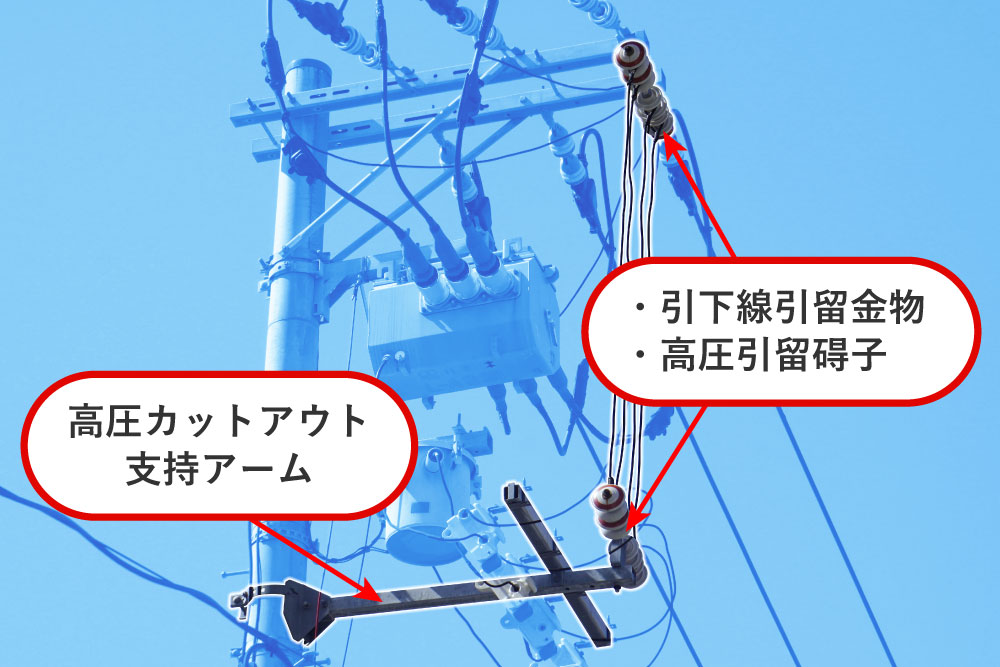

従来装柱
CF施設のための
金物等を簡素化
コスト低減
省スペース化

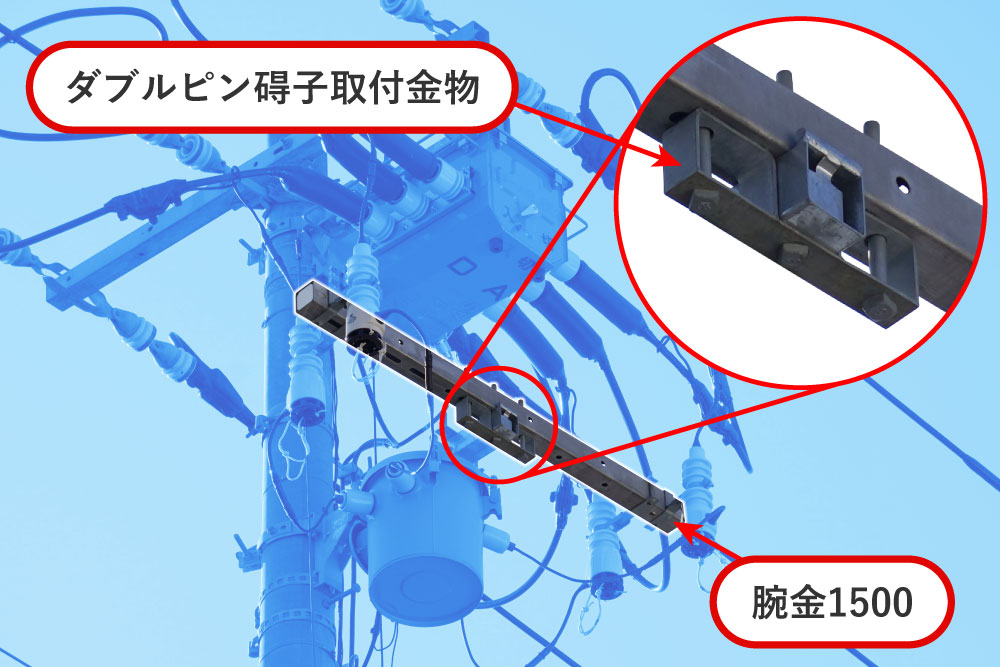

ダブルピン碍子取付金物を使用した装柱
腕金1500を開閉器取付アームに固定するために使用
自動開閉器設置柱にて必要な金物・碍子類の比較例 (一般地域の場合)
| 区分 | 商品名 | 単位 | 従来の装柱 | ダブルピン碍子取付金物を 使用した装柱 |
|---|---|---|---|---|
| CF取付 | 腕金1500 | 本 | - | 1 |
| ダブルピン碍子取付金物 | 個 | - | 1 | |
| 高圧カットアウト支持アーム | 式 | 1 | - | |
| 引下線支持 | 高圧引下線引留金物 |
個 | 2 | - |
| 高圧引留碍子 | 個 | 6 | - | |
| 資材点数 計 | 9 | 2 | ||
