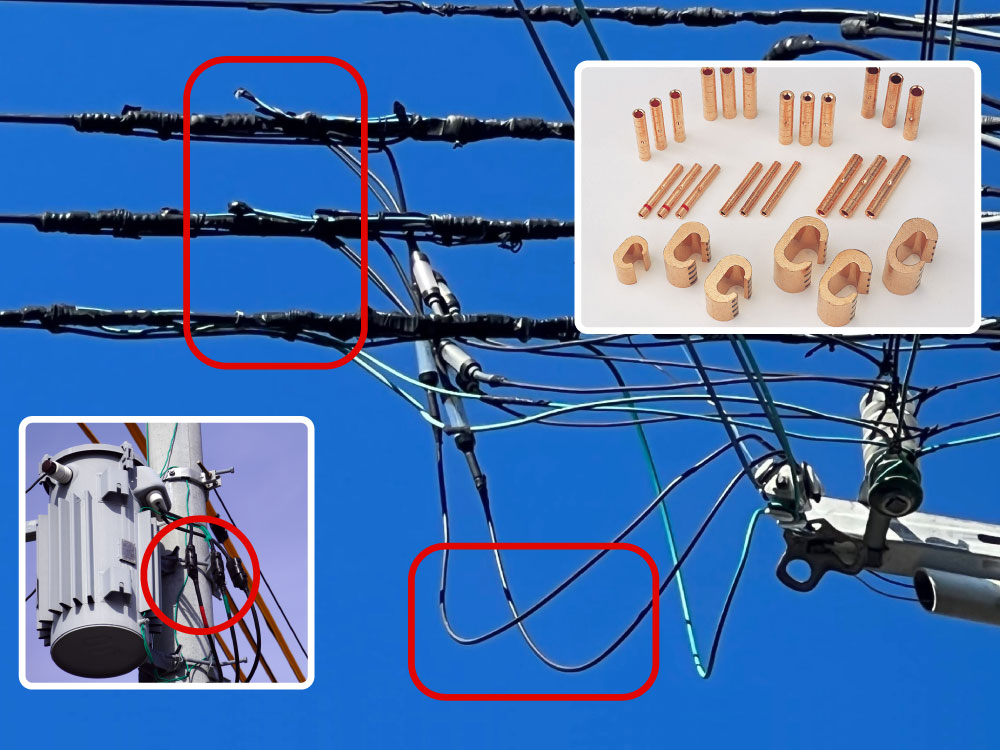

引込線の低圧線からの分岐や縁線・径間での接続等を目的として使用します。

銅線用圧縮スリーブ　縁線用・直線用
C形スリーブ
バインド線付C形スリーブ

製品一覧

銅線用圧縮スリーブ（縁線用・直線用）

銅線用圧縮スリーブ（縁線用・直線用）

種類・適用電線・工具・ダイスはこちら

C形スリーブ

C形スリーブ

種類・適用電線・工具・ダイスはこちら

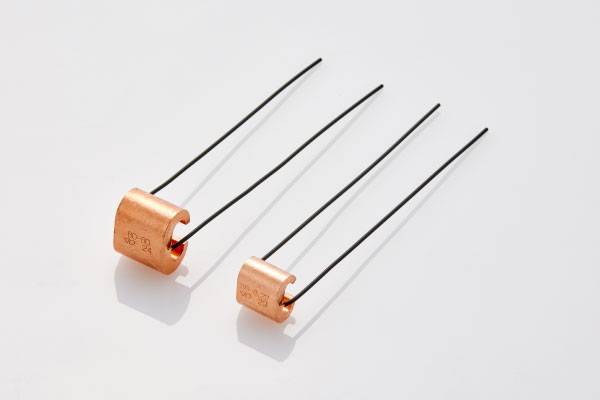

バインド線付C形スリーブ

バインド線付C形スリーブ

種類・適用電線・工具・ダイスはこちら

適用電線・適用工具・ダイス・圧縮回数　詳細一覧表

銅線用圧縮スリーブ　縁線スリーブ（同径用・異径用）　中国電力ネットワーク認定品

架空電線路において、縁線等張力のかからない部分で、銅線の圧縮接続に使用します。

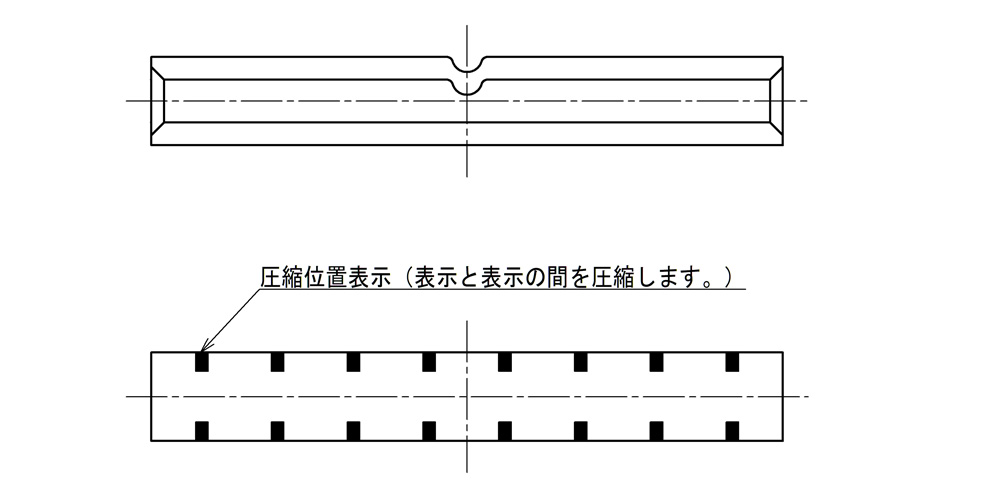

銅線用圧縮スリーブ（縁線用）図面

品番	種類	適用電線		適用工具	ダイス	圧縮回数	梱包単位
5101	2.6・3.2	2.6mm・3.2mm		MY108 EH-3N	2.6-3.2-8	2	100
5102	14	14mm²			4-14		100
5103	22	22mm²			5-22		100
5104	22-14	14mm²	22mm²		5-22		100
5105	2.6-3.2-8	2.6mm・3.2mm	8mm²		2.6-3.2-8		100
5106	2.6-3.2-8-14	2.6mm・3.2mm・8mm²	14mm²		4-14		100
5107	2.6-3.2-8-22	2.6mm・3.2mm・8mm²	22mm²		5-22		100

銅線用圧縮スリーブ　直線スリーブ　中国電力ネットワーク認定品

低圧引込線の張力のかかる部分で、銅線の圧縮接続に使用します。

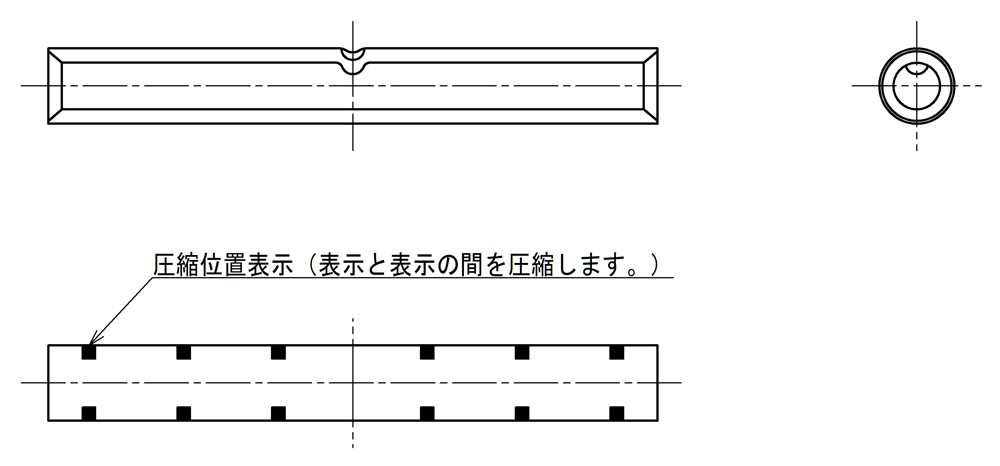

銅線用圧縮スリーブ（直線用）図面

品番	種類	適用電線	適用工具	ダイス	圧縮回数	梱包単位
5116	2.6	2.6mm	MY108 EH-3N	4-14	3	100
5117	3.2	3.2mm	MY108 EH-3N	4-14	3	100
5097	14	14mm²	Y-35 REC-120A	U162 S5-9.7	1 2	10
5098	22	22mm²		U162 S5-9.7	1 2	10
5099	38	38mm²		U163 S38-12.7	2 3	10
5100	60	60mm²		U166 S60-18	6	10

C形スリーブ　中国電力ネットワーク認定品

配電線路における張力のかからない銅線相互を圧縮接続するために使用します。

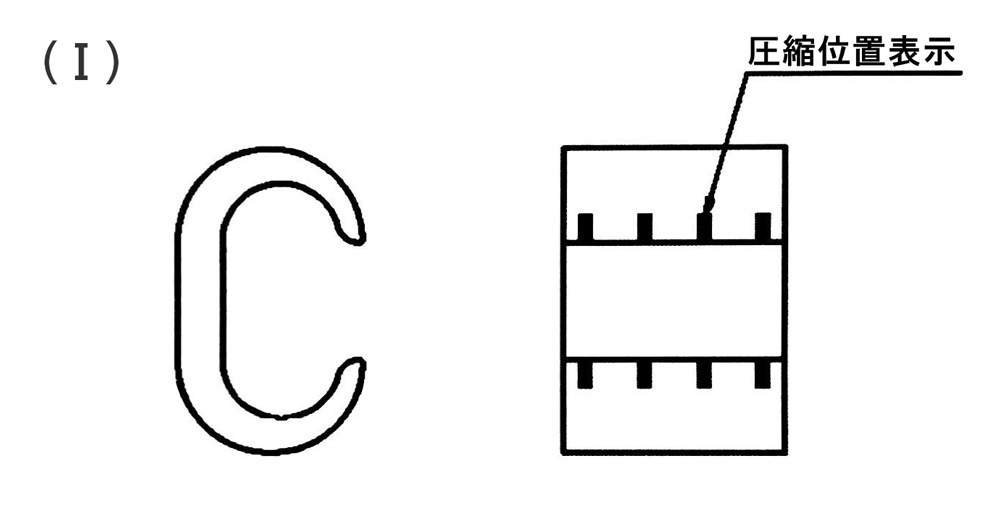

C形スリーブ図面 01

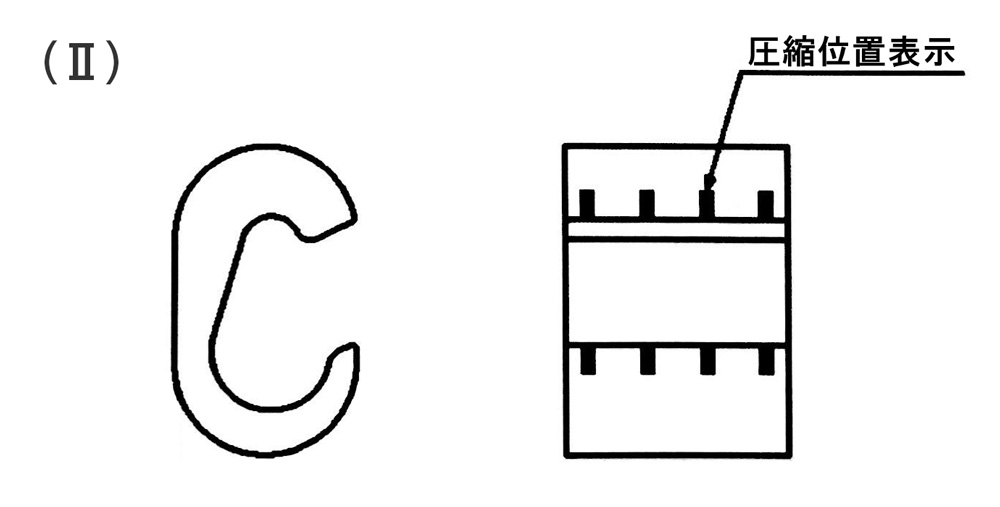

C形スリーブ図面 02

品番	種類	形状	適用電線		適用工具	ダイス	圧縮回数	梱包単位
品番	種類	形状	本線側	分岐線側	適用工具	ダイス	圧縮回数	梱包単位
5231	8C8	Ⅰ	2.6mm 3.2mm	2.6mm 3.2mm	MY108 EH-3N	5-22 C-8	3	20
5232	14C5・8	Ⅱ	14mm²	5.5mm²～8mm² 2.6mm²～3.2mm²	Y-35 REC-120A	U-BG AC-32	1	10
5233	14C14	Ⅰ	14mm²	14mm²				10
5234	22C5・8	Ⅱ	22mm²	2.6mm 3.2mm				10
5235	22C14・22	Ⅰ	22mm²	14mm² 22mm²				10
5236	38C8・22	Ⅱ	38mm²	3.2mm 22mm²		U-C 76		10
5237	38C38	Ⅰ	38mm²	38mm²		U-C 76		10
5238	60C8・22	Ⅱ	60mm²	3.2mm 22mm²		U-E 120	3	10
5239	60C38	Ⅱ	60mm²	38mm²				10
5240	60C60	Ⅰ	60mm²	60mm²				10
5241	100C14・22	Ⅱ	100mm²	14mm² 22mm²		U-F 200		10
5242	100C38	Ⅱ	100mm²	38mm²				10
5243	100C60	Ⅱ	100mm²	60mm²				10
5244	100C100	Ⅰ	100mm²	100mm²				10

バインド線付C形スリーブ　中国電力ネットワーク認定品

配電線路における張力のかからない銅線相互を圧縮接続するために使用します。
バインド線付は、一時的に電線に仮保持できるため圧縮作業が容易になります。

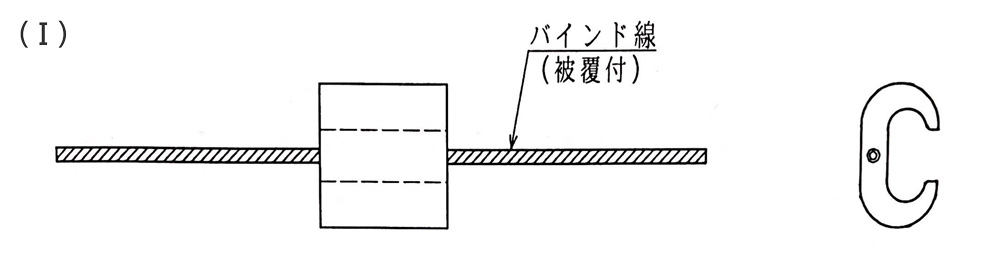

バインド線付C形スリーブ図面 01

バインド線付C形スリーブ図面 02

品番	種類	形状	適用電線		適用工具	ダイス	圧縮回数	梱包単位
品番	種類	形状	本線側	分岐線側	適用工具	ダイス	圧縮回数	梱包単位
5370	22C5・8B	Ⅱ	22mm²	2.6mm 3.2mm	Y-35 REC-120A	U-BG AC-32	1	10
5371	22C14・22B	Ⅰ	22mm²	14mm² 22mm²		U-BG AC-32		10
5372	38C8・22B	Ⅱ	38mm²	3.2mm 22mm²		U-C 76		10
5373	38C38B	Ⅰ	38mm²	38mm²		U-C 76		10
5374	60C8・22B	Ⅱ	60mm²	3.2mm 22mm²		U-E 120	3	10
5375	60C38B	Ⅱ	60mm²	38mm²				10
5376	60C60B	Ⅰ	60mm²	60mm²				10
5377	100C14・22B	Ⅱ	100mm²	14mm² 22mm²		U-F 200		10
5378	100C38B	Ⅱ	100mm²	38mm²				10
5379	100C60B	Ⅱ	100mm²	60mm²				10
5380	100C100B	Ⅰ	100mm²	100mm²				10
