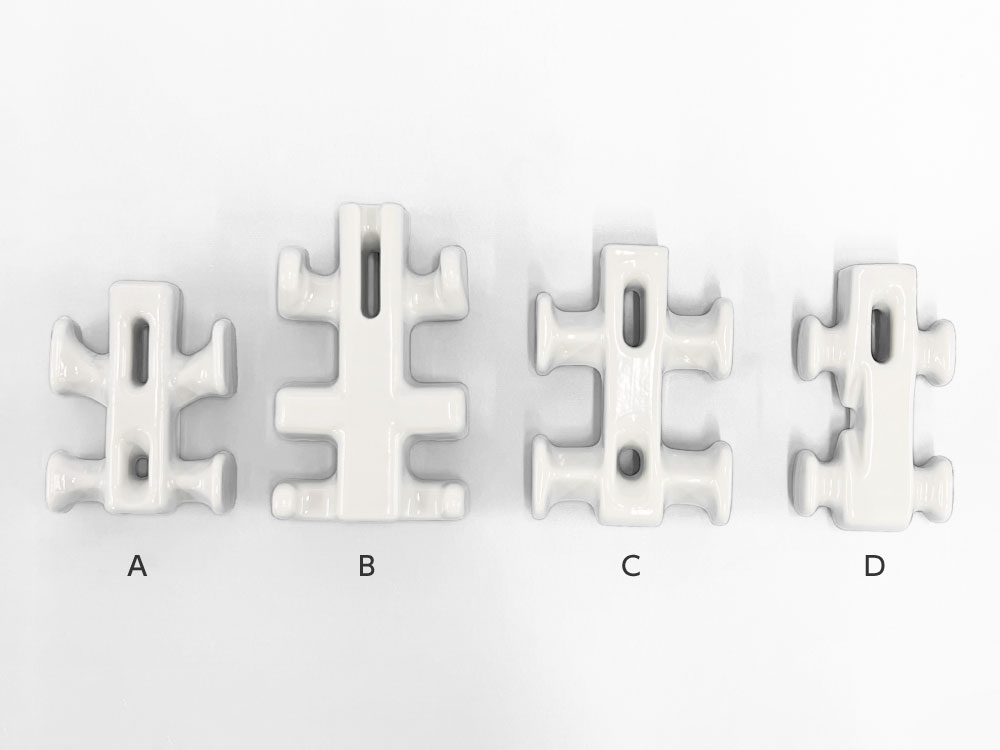

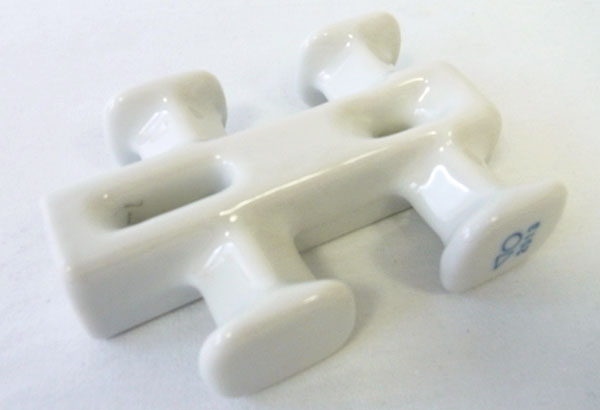

A：新型DV・DE線用引込碍子（適用電線：2.6mm～22mm²）
B：新型DV・DE線用引込大形碍子（適用電線：38mm²～60mm²）
C：DV・DE線用引込碍子関西電力規格（適用電線：2.6mm～22mm²）
D：DV・DE線用引込碍子中国電力規格（適用電線：2.6mm～14mm²）

耐久性に優れた磁器碍子。
4社の電力会社様で認定をいただいています。

耐久性に優れ、破壊箇所がない限り再使用可能
磁器は紫外線による劣化に強く、耐久性に優れており破壊箇所がない限り、何度でも再使用可能です。
細径(2.6mm)から太径(60mm²)まで2種類の碍子でDE線にも対応
2種類で細径から太径まで対応しており、資材点数を削減することができます。
またDV線とDE線の2種類に対応しています。
バインドが不要で作業時間を大幅に短縮

SDGsと磁器碍子について

納入実績

1964年(昭和39年): 四国電力（株）様から認定。納入開始
1967年(昭和42年): 中国電力（株）様から認定。納入開始
1973年(昭和48年): 北海道電力（株）様から認定。納入開始
2010年(平成22年): 関西電力（株）様から認定。オール電化普及に伴う電線サイズ拡大に対応するべく22mm²まで引留が可能な、改良品を共同開発。納入開始
2015年(平成27年): 沖縄電力（株）様から認定。納入開始
2024年(令和 6年): 作業性向上（電線サイズ拡大）を目的とした改良品を開発（四国・沖縄規格品）NEW

1964年の四国電力（株）様に始まり、約60年間にわたりDV・DE線用引込碍子は各地で使用されています。
オール電化の普及など、時代の変化にも対応するべく細かい設計変更を重ね、長きにわたり全国各地の電力の安定供給を支えています。

【新製品情報】

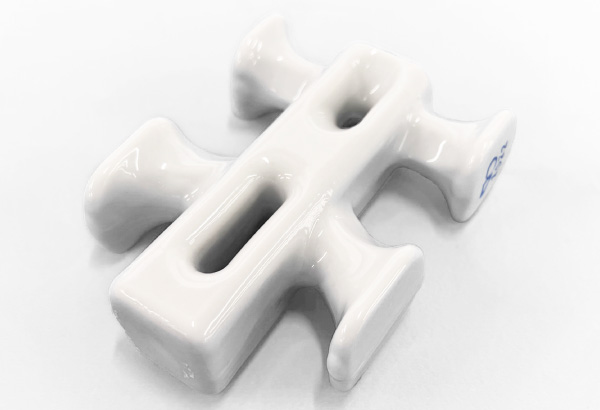

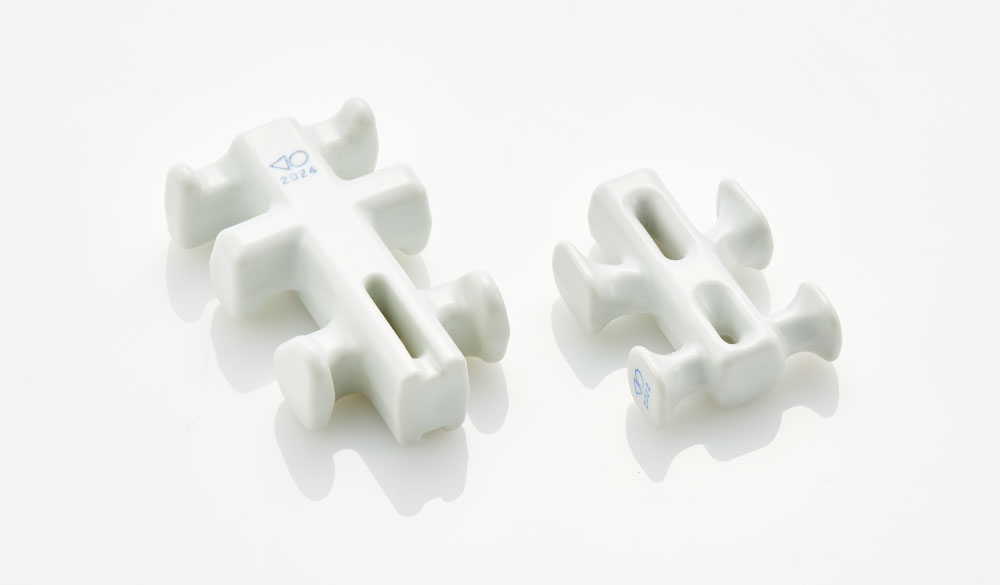

新型バインドレス碍子
（四国・沖縄規格品）

バインドレス碍子小型

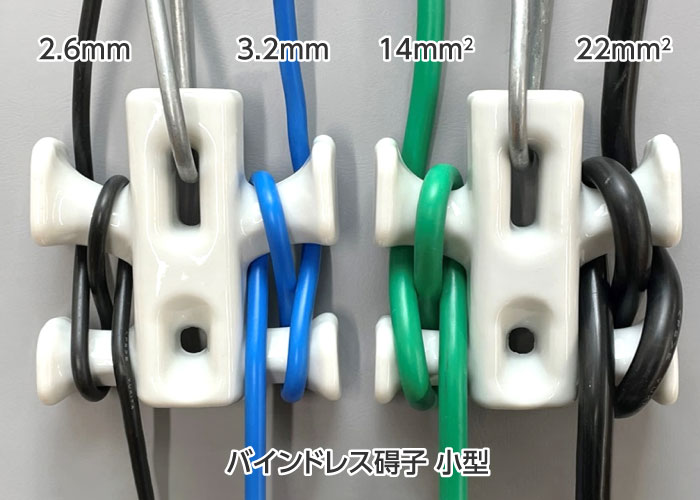

電線サイズを22mm²まで拡大

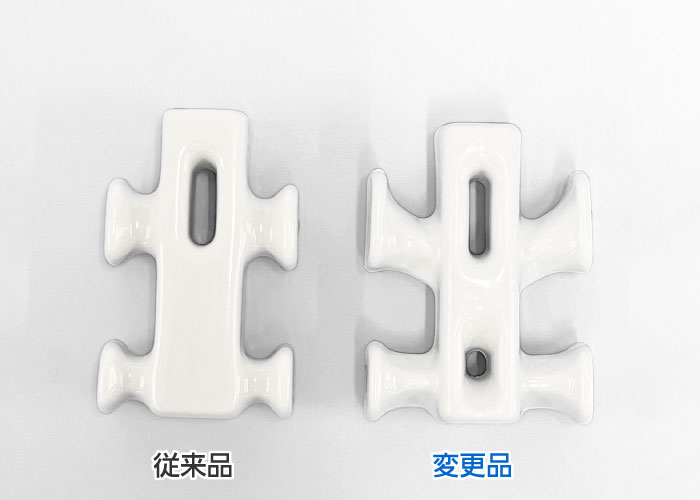

今回の変更で、サイズ（大きさ・重量）を大きく変えることなく適用電線を1サイズUP（～22mm²）した形状に変更しました。

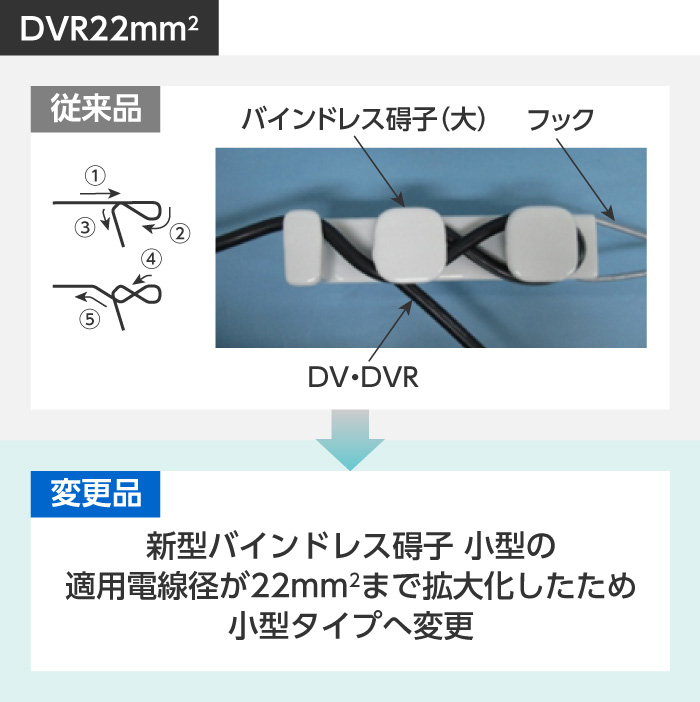

従来品（小型）は2.6mm～14mm²までの電線引留に対応していました。しかし、近年需要家の供給需要増加にともない、22mm²サイズまでの電線を使用する機会が多く、その場合は22mm²～60mm²まで対応した大型タイプを使用していました。その現状を受けて形状を工夫し、22mm²まで対応可能にしました。それにともない、大型も形状を変更しコストダウンと作業性の向上を実現しました。

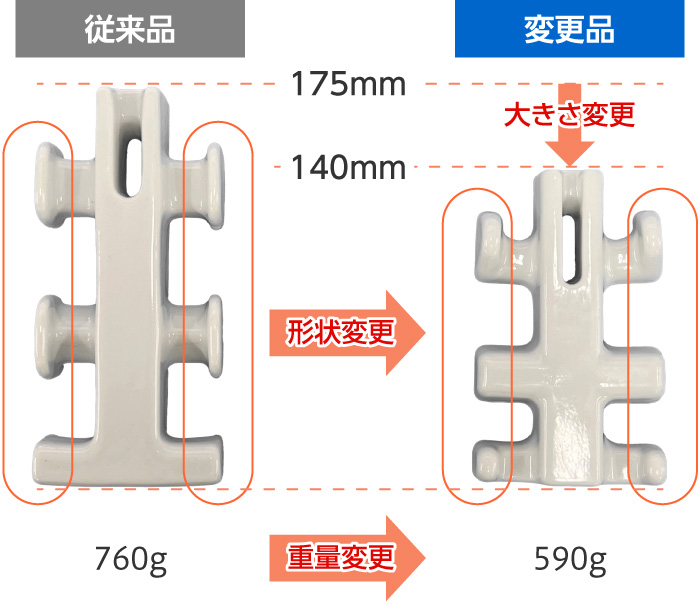

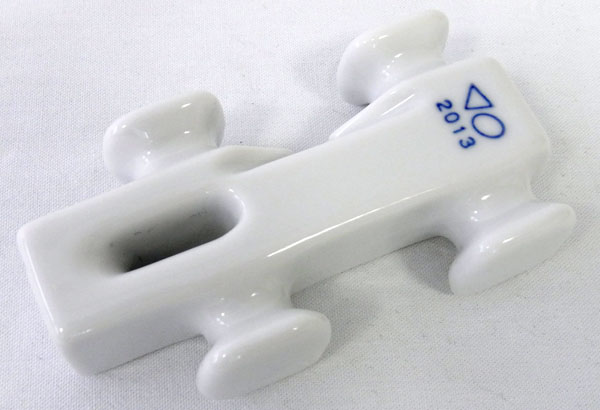

バインドレス碍子小型

サイズを大きく変えずに電線サイズを拡大
（従来：2.6～14mm²→新型：2.6～22mm²）

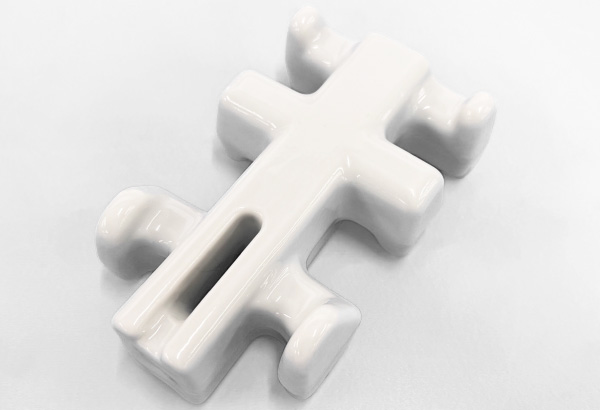

バインドレス碍子大型

巻き方を統一したことにより“作業性の向上”を実現

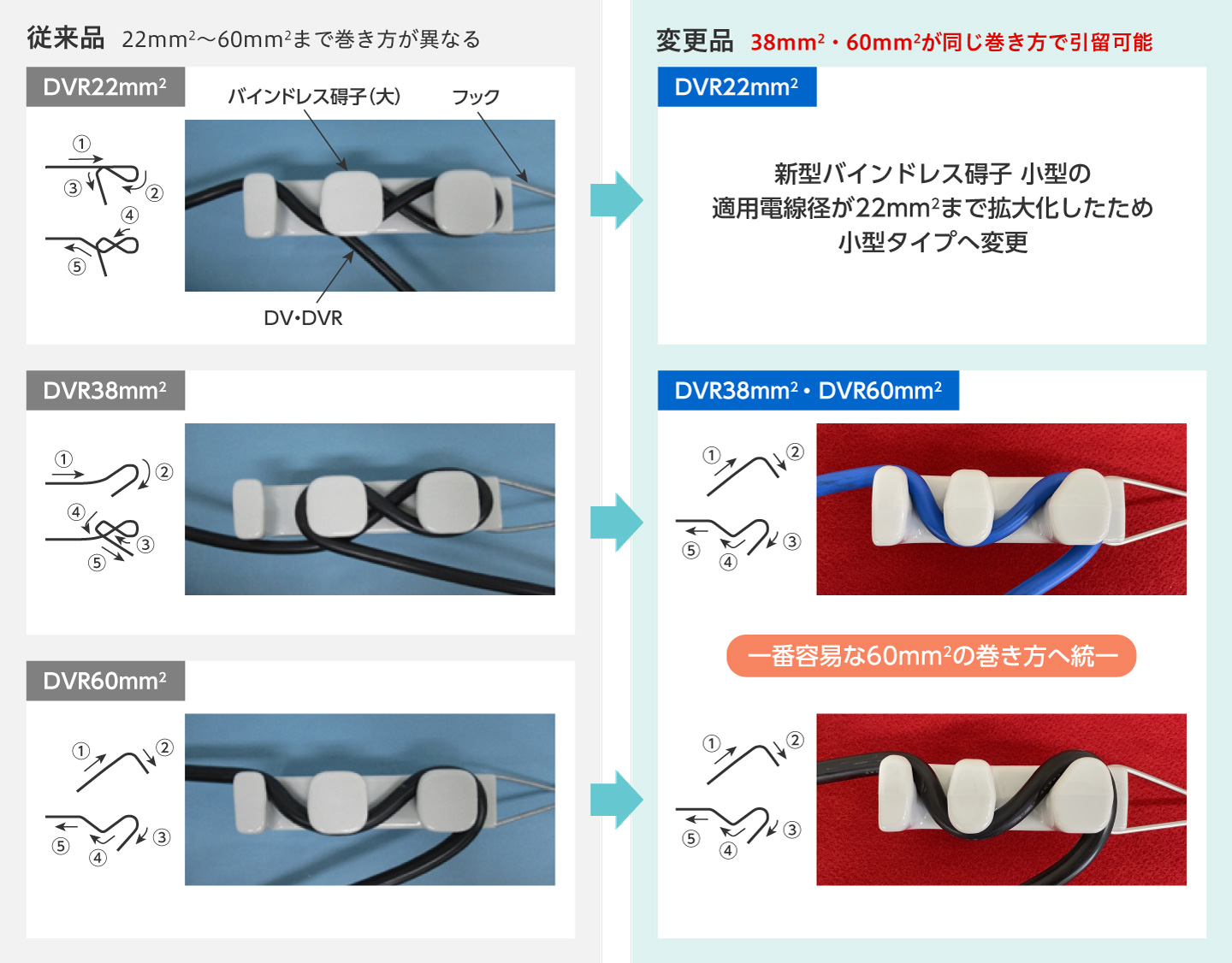

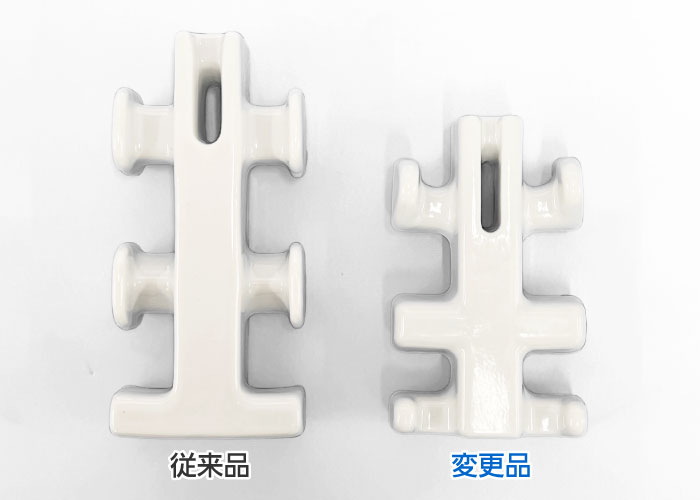

今回の変更により、大形タイプは適用径が38mm²～60mm²へと変更になり、併せて巻き方を1種類で統一できる形状に変更しました。
従来品は22mm²～60mm²までの電線引留に対応しており、異なるサイズを引留するべく、巻き付け方法がそれぞれ異なっていました。

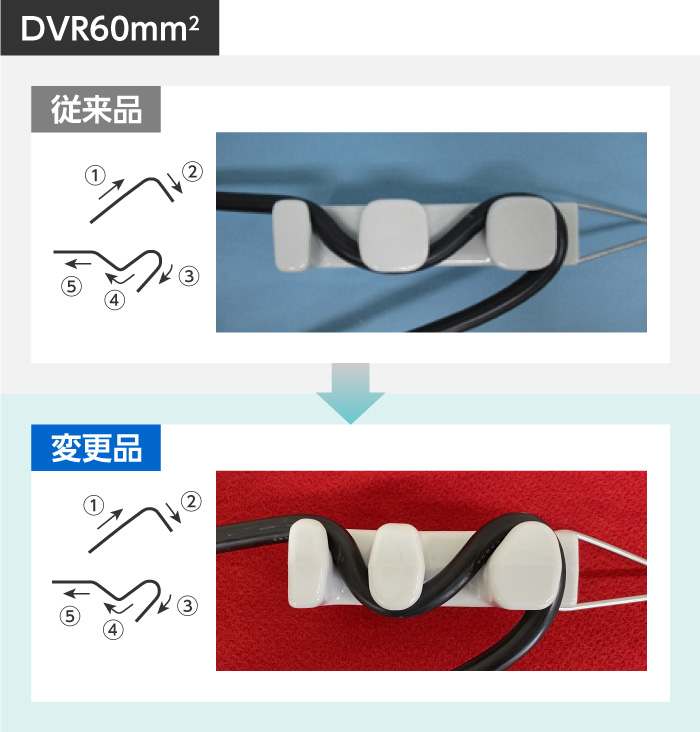

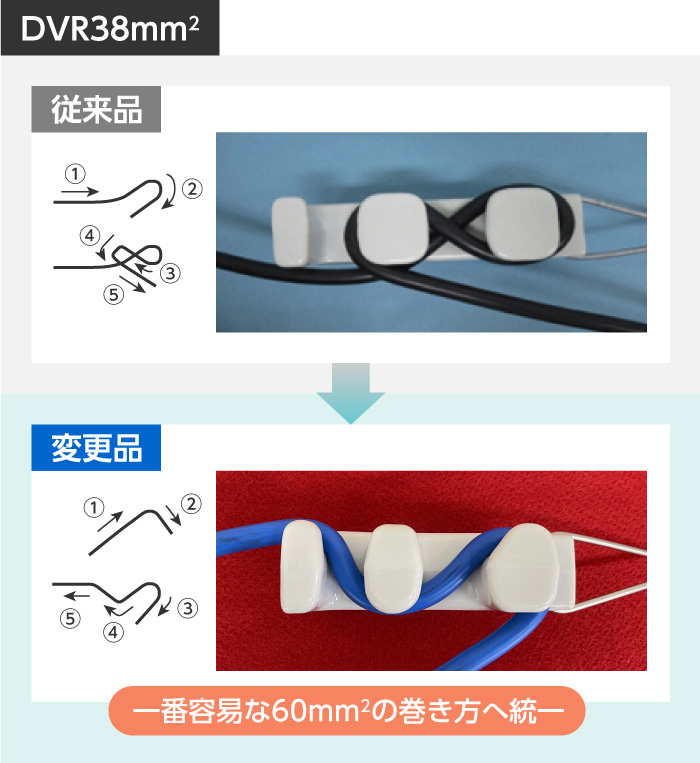

今回の変更では、一番容易である60mm²の巻き方へ統一を目的に設計・改良を行いました。サイズや重量も大幅に変更し、作業性も向上しました。
