- 厳しい環境下で35年以上の使用実績
- 汚損に強く、絶縁性能が低下しにくい
- メンテナンス頻度を低減し、設備の維持・管理費用を削減
- 既設設備へあわせた設計・製作が可能

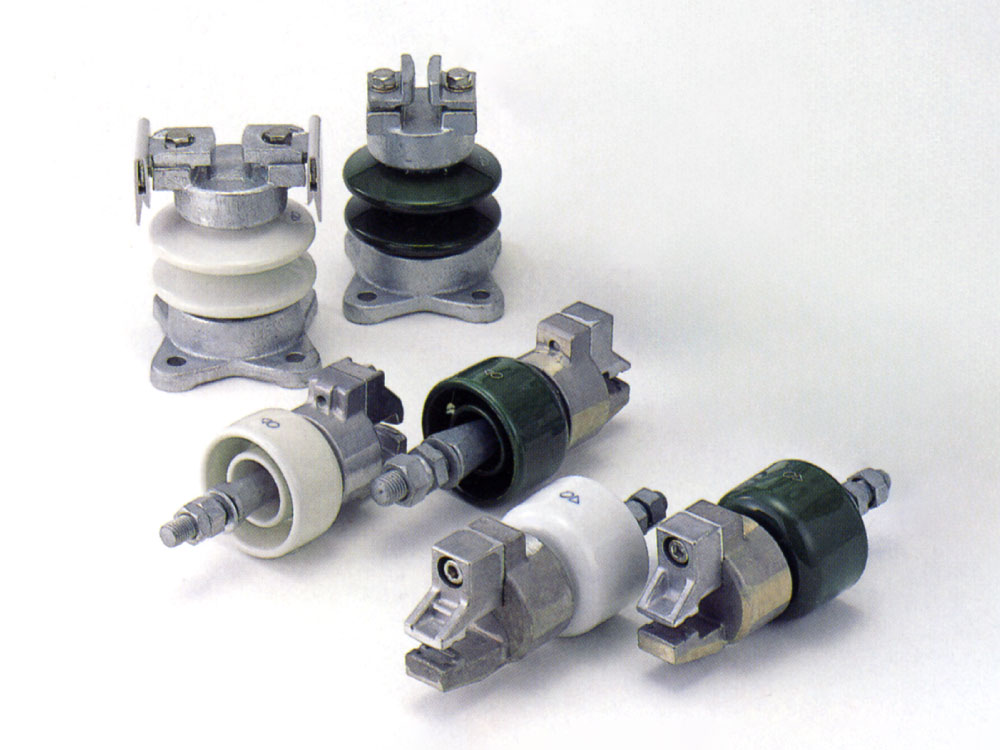

製鉄・造船用碍子Insulator for steel manufacturing and shipbuilding
鉄粉等の汚損による絶縁抵抗低下に強い“深溝2重構造”
重汚損環境にも耐える“確かな品質”
重汚損環境にも耐える“確かな品質”
電力インフラ技術を応用し、過酷な環境を克服した「深溝2重構造」
中国配電株式会社が開発した深溝2重構造技術を応用し、当社は半世紀以上にわたり多様な分野へ耐塩・耐塵碍子を提供してきました。
製品の特長
深めの溝を2重にして沿面距離を長くすることで、碍子の奥部分まで汚染・湿潤されにくい構造になっています。
鉄粉やガスによる重汚染が課題となる製鉄所向けに開発した「ダブルスカート碍子」は長期無点検でも30年以上絶縁性能を維持できる実績があることから、全国各地の製鉄所や港湾・橋梁で高く評価されています。

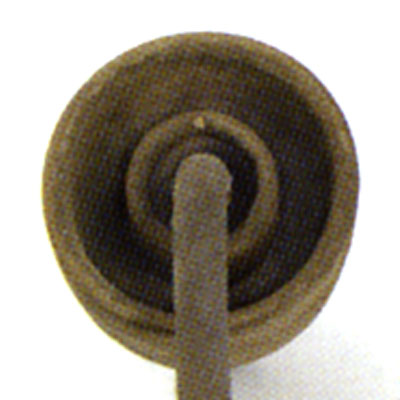

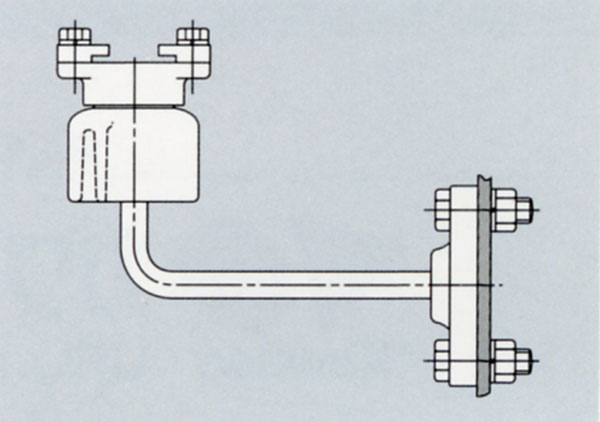

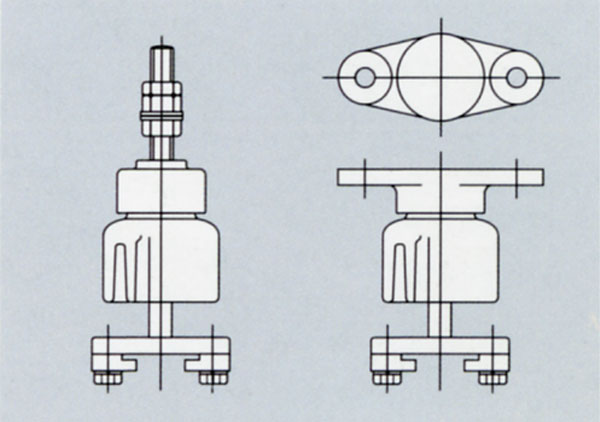

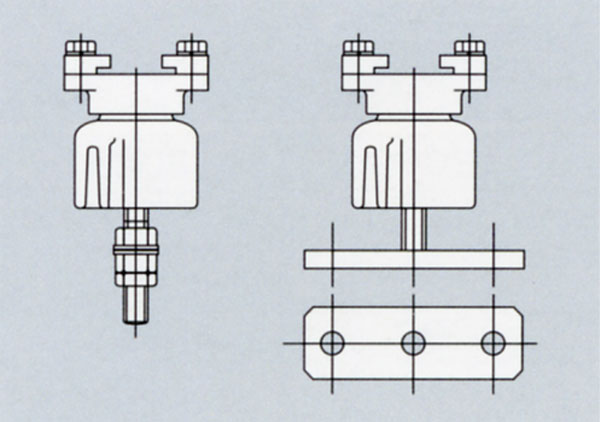

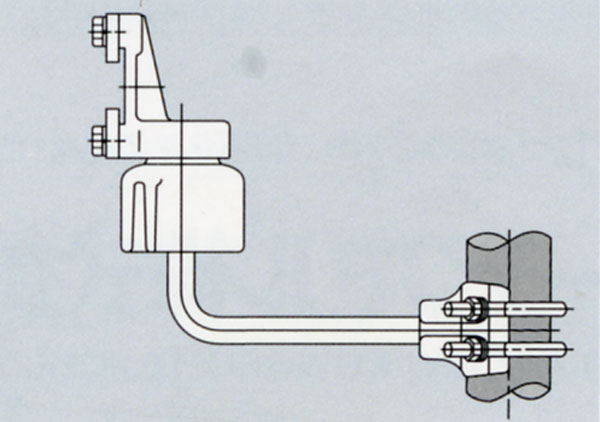

深溝2重構造(ダブルスカート型)

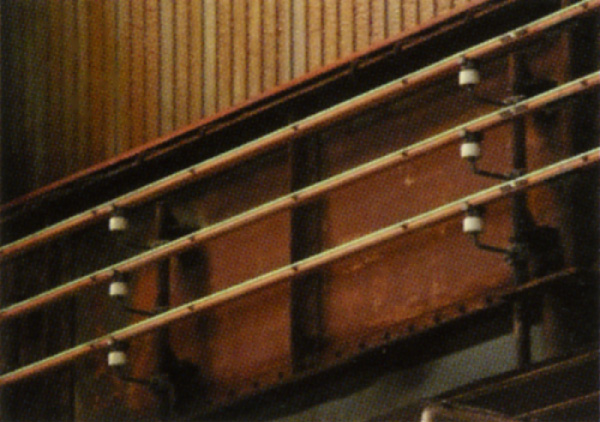

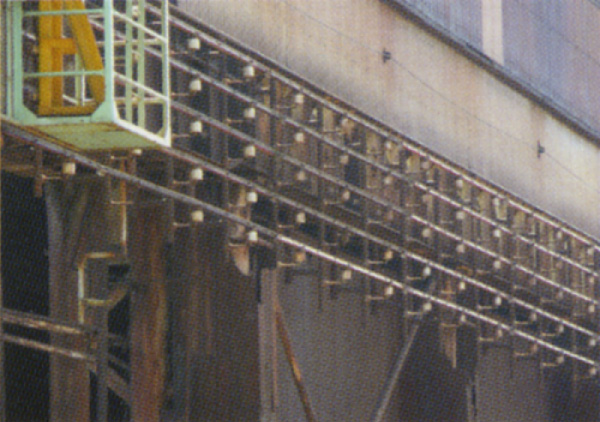

工場内設備(天井・側壁トロリー線・港湾荷役クレーン)を支持している様子
粉塵や塩分による重汚損環境でも、漏れ電流発生を抑制

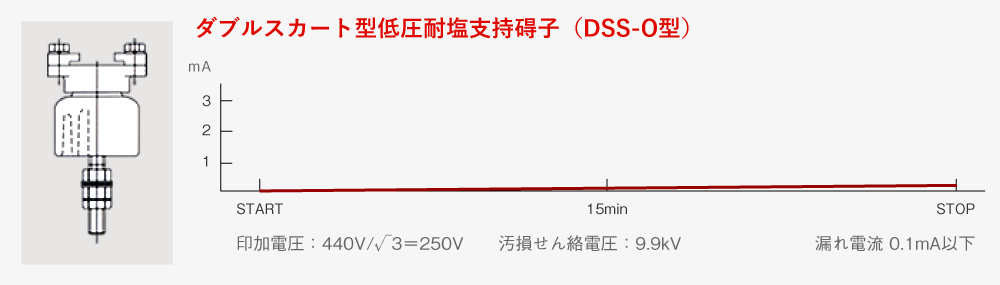

人工汚損試験による漏れ電流測定例
※汚損液は、塩3%（海水の塩分濃度）、との粉4%（塩分を碍子表面に付着させるため使用）含有の水溶液。
噴霧量は、毎分1mm/cm²（台風時の降雨量並）。

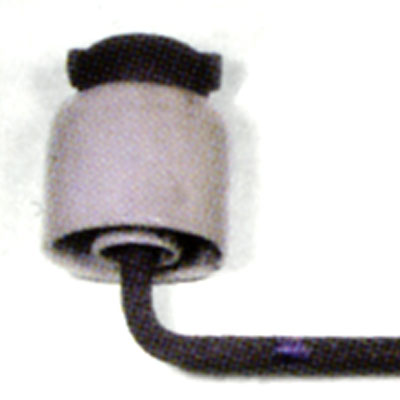

“無保守・無点検”でも絶縁抵抗値が低下しにくい
造塊工場10年間使用した無保守無点検碍子と未使用品との電気性能比較(n=2)
| 試験項目 | 無保守・無点検 | 未使用品 | ||
|---|---|---|---|---|
| 乾燥せん絡電圧（kV） | 43.1 | 51.1 | 84.0 | 82.0 |
| 注水せん絡電圧（kV） | 22.6 | 24.5 | 35.8 | 36.4 |
| 人工汚損せん絡電圧（kV） | 10.1 | 8.5 | 12.1 | 12.9 |
造塊工場10年間使用した無保守無点検碍子と未使用品との電気性能比較(n=5)
| 試験項目 | 無保守・無点検 | 未使用品 |
|---|---|---|
| 乾燥時絶縁抵抗値（MΩ） | 100MΩ以上 | 100MΩ以上 |
| 商用周波乾燥耐電圧（kV） | 60kV-1分間 異常なし | 60kV-1分間 異常なし |
| 全面湿潤時絶縁抵抗値（MΩ） | 46MΩ以上 | 100MΩ以上 |
“キャップ式金具”を採用し特殊な環境下で耐久性を向上
磁器はその特性上引張や曲げよりも圧縮の力に強くなっています。
金具部分をキャップと一体型にして、埋め込むのではなく上から被せることで金属の熱膨張によって磁器が内部から破損することを防いでいます。
磁器の機械的特性
※数値は相対比較（圧縮＝10）
引っ張る力には弱いが、押される力（圧縮）には10倍強い。
磁器が得意とする「圧縮」の力で保持する独自構造を採用。
振動や熱による内部破損を大幅に軽減し、長期間にわたり安定した性能を発揮し続けます。
下部のピン構造の内側から広がる「引っ張り」の負荷はセメントにより応力緩和しています。

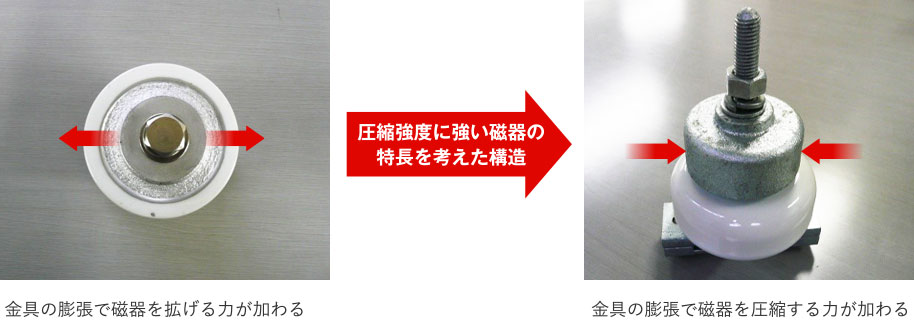

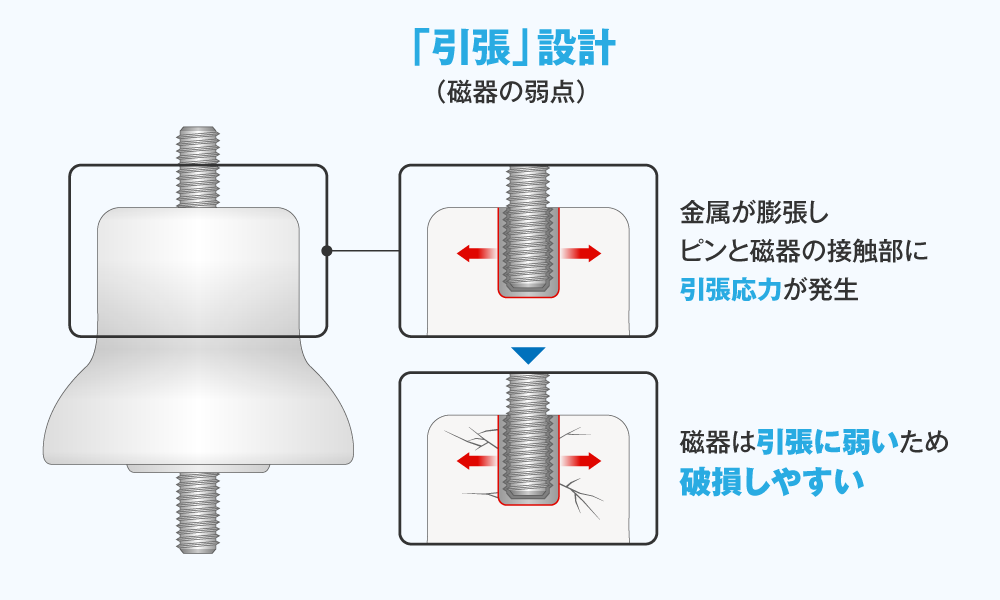

埋め込み式金具の場合

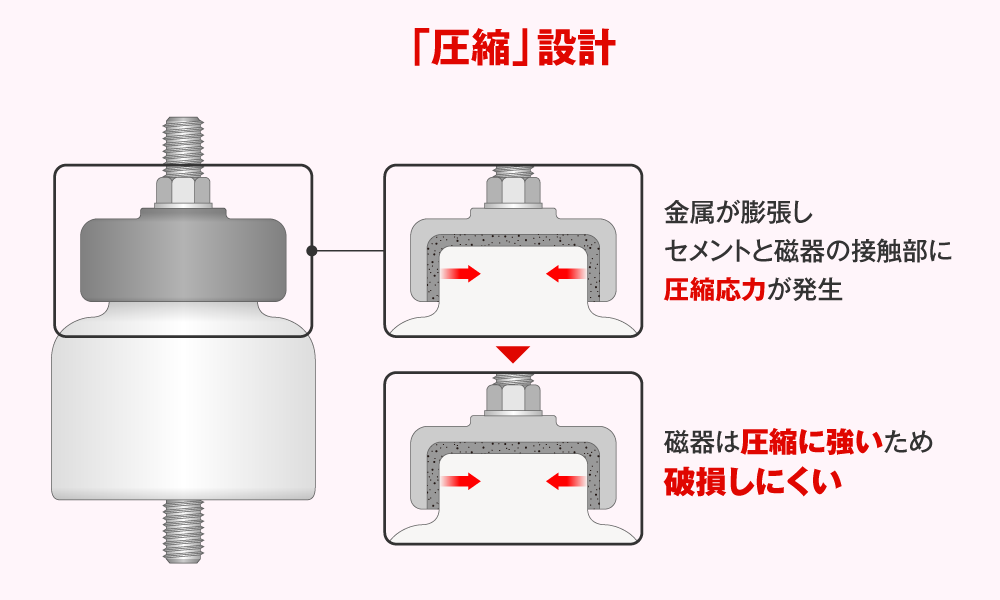

キャップ式金具の場合
長期使用のためのポイント

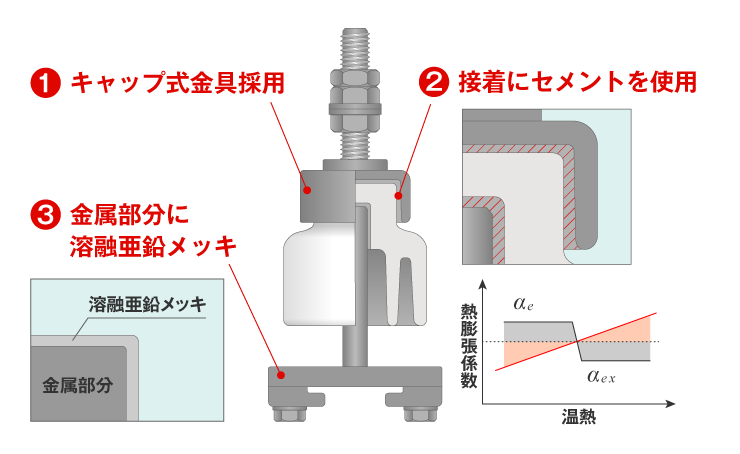

当社碍子の3つの強み
- キャップ式金具採用
当社では金属のついたキャップをセメントで外側に接着する「キャップ式金具タイプ」を採用。
磁器の圧縮に強い特長が活かされ、金属と磁器の接着部分が割れにくい構造になっています。 - 接着にセメントを使用
製鉄用碍子では珍しく接着剤にセメントを使用。
金属と磁器の熱膨張係数の中間点であるセメントを使用することで、磁器にストレスを与えない仕様になっています。 - 金属部分に溶融亜鉛メッキ 金属部分のメッキには「溶融亜鉛メッキ」を施しており、メッキの膜厚が厚く高い耐食性が特長です。（電気メッキ比）
これらの工夫により、様々な環境下（湿度・鉄粉・塩分が付着しやすい塩害）でも長期的に使用できる製品となりました。

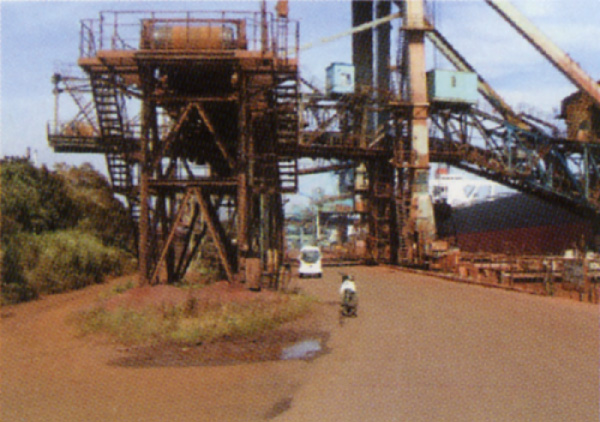

製鉄・橋梁・港湾での主要納入実績一覧(五十音順 ※敬称略)
- （株）神戸製鋼所
- 日本製鉄（株）
- JFEスチール（株）
- 住友重機械工業（株）
- 日立造船（株）
- 三井造船（株） 他
- 大阪ガス（株）
- 新日鉄化学（株）
- 住金化工（株）
- 三井コークス鉱山（株）
- 韓国浦項製鉄所
- 中国宝山製鉄所 他
